4.3inch Capacitive Touch Screen LCD (B), 800×480, HDMI, IPS - Màn hình Cảm ứng điện dung Waveshare LCD 4.3inch HDMI(B), 800x480, IPS,

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: WS-15932

41 Lượt xem

Liên hệ

Màn hình IPS 4.3 inch, độ phân giải 800×480 hiển thị rõ nét, góc nhìn rộng.
Cảm ứng điện dung đa điểm, thao tác mượt mà và nhạy.
Tương thích với Raspberry Pi, Jetson Nano, Windows, Linux và Android.
Giao tiếp HDMI và USB, hỗ trợ Plug & Play, không cần cài đặt phức tạp.
Có thể sử dụng làm màn hình chính hoặc phụ cho máy tính, Pi, hoặc hệ thống nhúng.
Thiết kế nhỏ gọn, có vỏ bảo vệ acrylic, dễ lắp đặt trên bảng mạch hoặc hộp điều khiển.
Phụ kiện kèm theo đầy đủ (cáp HDMI, cáp USB, chân đỡ), tiện dụng cho dự án DIY và IoT.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

TÀI LIỆU THAM KHẢO

+ IPS screen, 800x480 hardware resolution, configurable by software (up to 1920x1080)

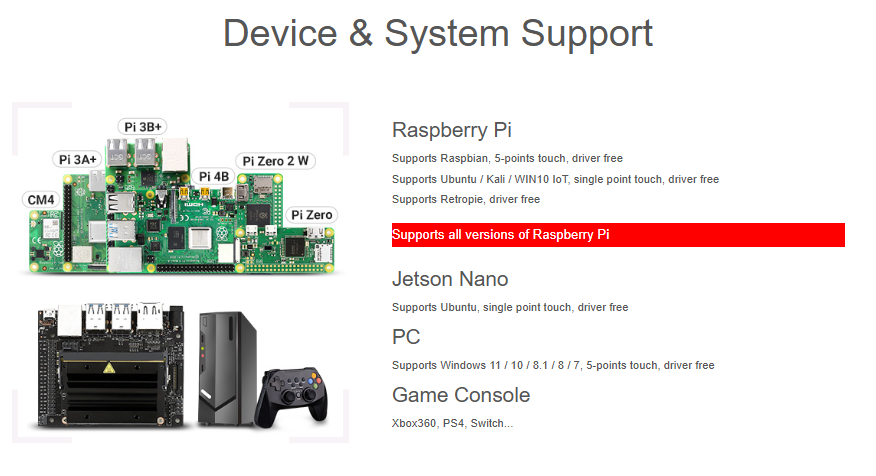

+ Supports popular mini PCs such as Raspberry Pi, Jetson Nano, BB Black, and Banana Pi, as well as general desktop computers

+ When works with Raspberry Pi, supports Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, driver free

+ When working as a computer monitor, supports Windows 10/8.1/8/7, five-point touch, and driver free

+ Multi languages OSD menu, for power management, brightness/contrast adjustment, etc.

+ 3.5mm audio jack, speaker connector, supports HDMI audio output

TÀI LIỆU THAM KHẢO

www.waveshare.com/wiki/4.3inch_HDMI_LCD_(B)

Danh mục	Thông tin chi tiết
Model	4.3inch Capacitive Touch Screen LCD (B)
Nhà sản xuất	Waveshare
Kích thước màn hình	4.3 inch (đường chéo)
Độ phân giải	800 × 480 pixel
Loại tấm nền	IPS LCD (góc nhìn rộng)
Góc nhìn	160° (80°/80° ngang, 80°/80° dọc)
Tỉ lệ hiển thị	16:9
Cảm ứng	Điện dung đa điểm (Capacitive Touch)
Chuẩn giao tiếp hình ảnh	HDMI (HDMI 1.3 hoặc cao hơn)
Chuẩn giao tiếp cảm ứng	USB 2.0 (micro-USB)
Nguồn cấp điện	5V (qua USB)
Dòng tiêu thụ điển hình	300 – 500 mA (tùy độ sáng)
Độ sáng	300 cd/m² (typical)
Độ tương phản	500:1
Thời gian đáp ứng	10 – 15 ms
Màu hiển thị	262K (RGB 6-bit × 3)
Giao diện điều khiển cảm ứng	HID plug and play, không cần driver trên Windows/Linux

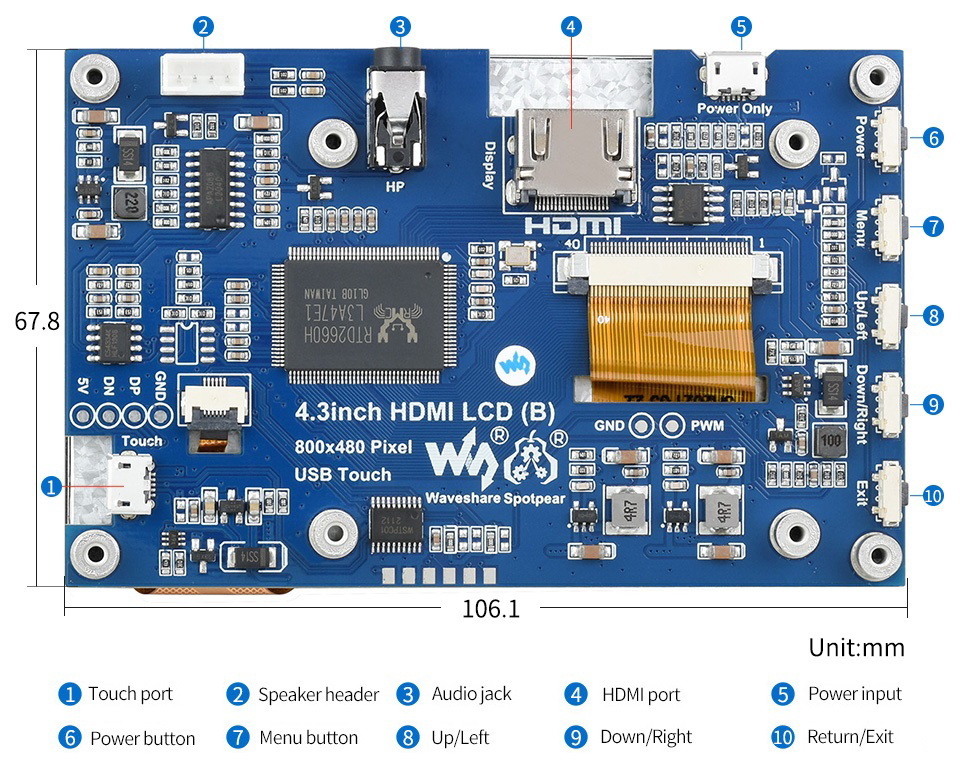

Kích thước hiển thị hữu dụng	95.04 × 53.86 mm
Kích thước tổng thể	105.5 × 67.2 mm
Trọng lượng	Khoảng 110 g
Vỏ bảo vệ	Acrylic (trong suốt, tháo lắp dễ dàng)
Phụ kiện kèm theo	Cáp HDMI, cáp USB, ốc và chân đỡ acrylic
Nhiệt độ hoạt động	0°C đến +50°C
Nhiệt độ bảo quản	-20°C đến +70°C
Hệ điều hành hỗ trợ	Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, Jetson Linux, Android
Tương thích phần cứng	Raspberry Pi, Jetson Nano, PC, mini PC, các hệ nhúng HDMI
Ứng dụng đề xuất	Bảng điều khiển nhúng, giao diện người dùng HMI, hệ thống IoT, robot, trình diễn sản phẩm, thiết bị học tập hoặc điều khiển công nghiệp nhỏ gọn

a. Hướng dẫn sử dụng & bảo quản chung

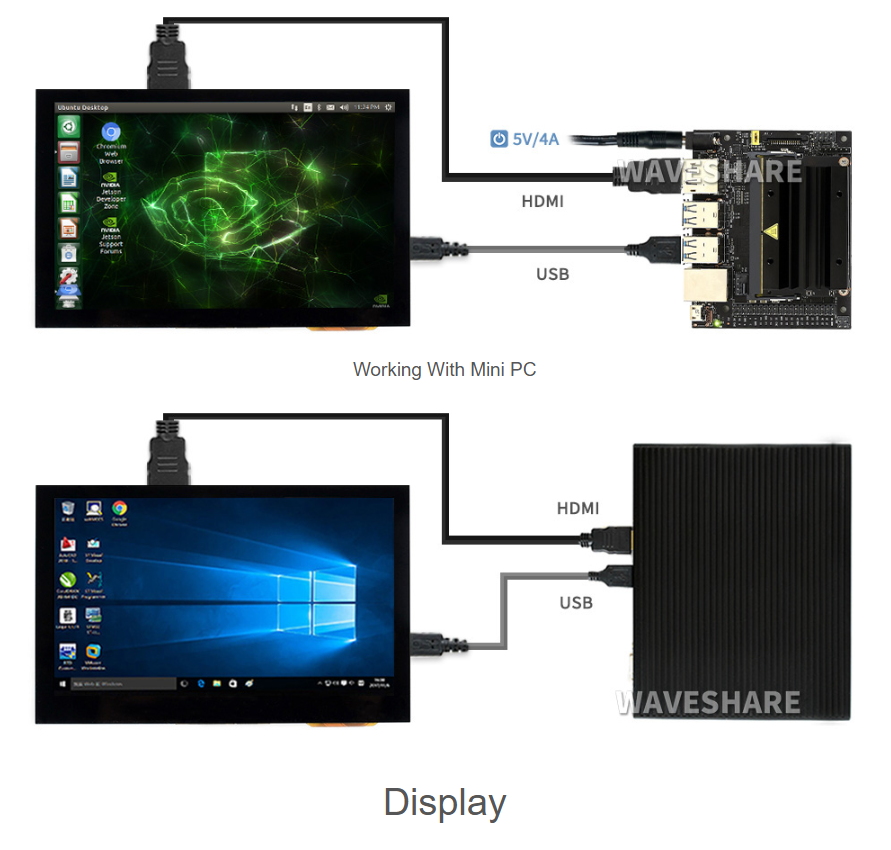

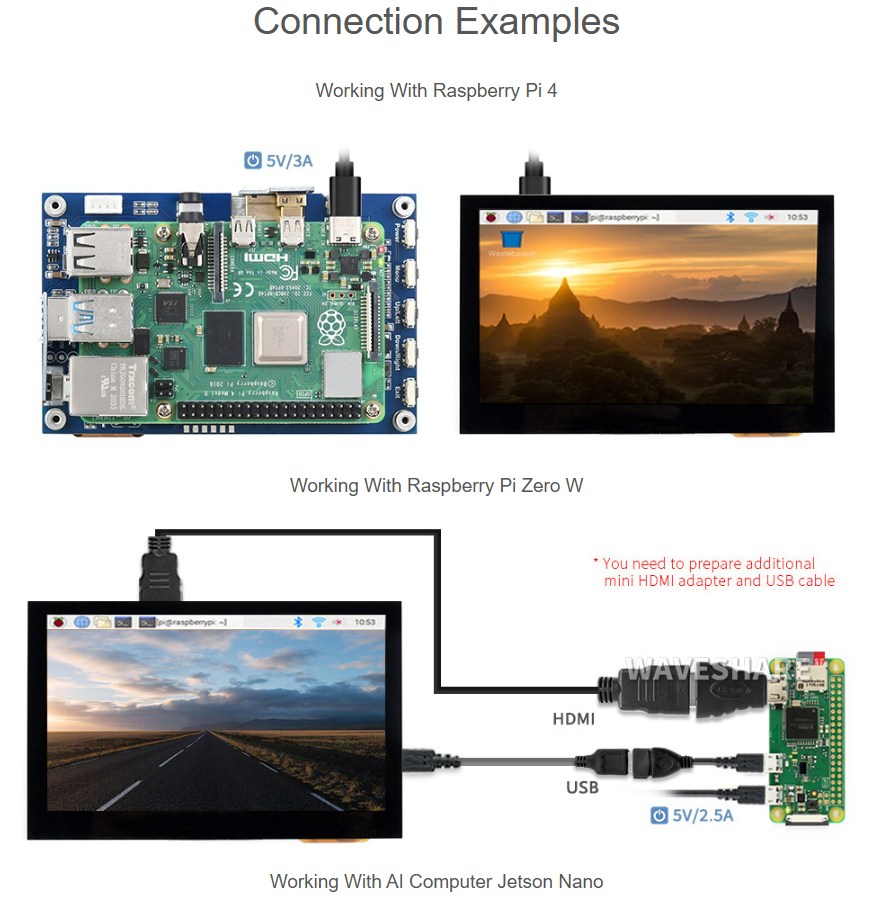

Kết nối thiết bị:
1. Cắm cáp HDMI từ màn hình vào thiết bị (Raspberry Pi, PC, Jetson…).
2. Cắm cáp USB để cấp nguồn 5V và truyền tín hiệu cảm ứng.
3. Bật thiết bị, hệ thống sẽ tự nhận diện màn hình và kích hoạt cảm ứng.
Tùy chỉnh hiển thị:
- Với Raspberry Pi, mở file /boot/config.txt và điều chỉnh tham số độ phân giải tương ứng (800×480).
- Có thể chỉnh tỷ lệ hiển thị trong cài đặt hệ thống Windows hoặc Linux nếu cần.
Bảo quản:
- Tránh va đập mạnh, không đặt vật nặng lên bề mặt màn hình.
- Không sử dụng hóa chất tẩy rửa mạnh, chỉ dùng khăn mềm lau nhẹ khi cần.
- Tránh sử dụng trong môi trường ẩm ướt hoặc nhiệt độ quá cao.

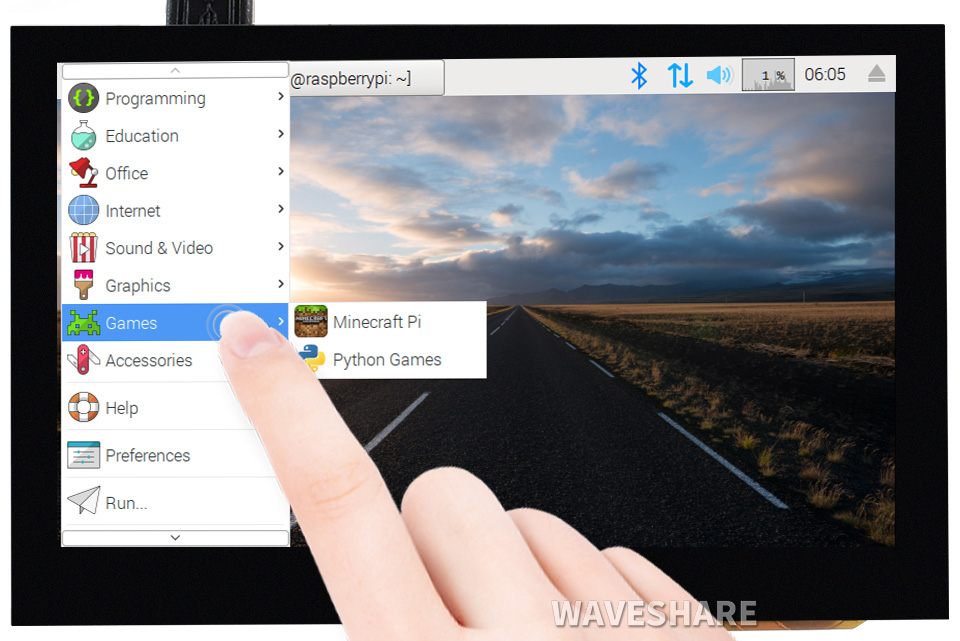

b. Hướng dẫn sử dụng cảm ứng

Chạm bằng đầu ngón tay, không dùng bút hoặc vật cứng.
Hỗ trợ thao tác cảm ứng đa điểm như phóng to, thu nhỏ, kéo-thả.
Nếu cảm ứng không hoạt động: kiểm tra lại kết nối USB, nguồn cấp hoặc cài đặt driver (với hệ thống cũ).
Có thể hiệu chỉnh cảm ứng thông qua phần mềm hệ điều hành nếu sai lệch vị trí.
