Kìm bấm cos cầm tay loại bấm ngang (SIDE), dùng cho dây điện 22

Kìm bấm cos cầm tay loại bấm ngang (SIDE), dùng cho dây điện 22–28AWG ( TOOL HAND CRIMPER 22-28AWG SIDE)

Tình trạng: Còn hàng

Thương hiệu: MOLEX

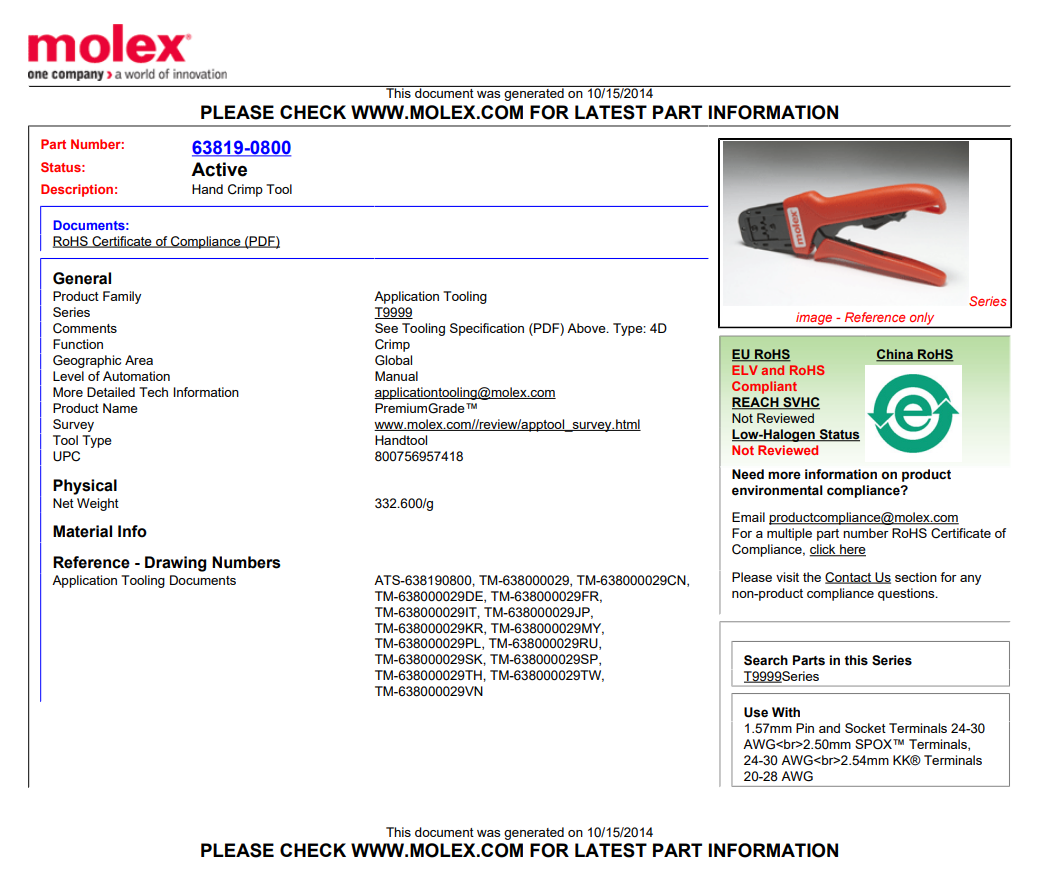

Mã sản phẩm: WC-110 ( 63819-0800)

9 Lượt xem

Liên hệ

Dụng cụ bấm cos cầm tay chuyên dụng cho dây điện nhỏ từ 22 đến 28 AWG.
Thiết kế bấm ngang (side entry) – dễ thao tác ở không gian hẹp.
Lý tưởng để bấm terminal, đầu nối nhỏ, socket, đầu cos kiểu JST, Dupont…
Đầu bấm chính xác, chống trượt, giữ dây chắc, tiếp xúc điện ổn định.
Tay cầm bọc nhựa cách điện, êm tay, dùng lâu không mỏi.
Cơ cấu lò xo bên trong giúp bấm nhẹ nhàng, lực đều.
Chất liệu thép không gỉ – bền, chịu lực, không biến dạng.
Có thể dùng trong điện tử, DIY, thiết bị nhúng, hệ thống dây tín hiệu, công nghiệp nhẹ.
Nhỏ gọn, dễ mang theo, phù hợp thợ kỹ thuật và dân tự làm.
Thường dùng kèm dây tín hiệu, dây jumper, cáp mạng nội bộ.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Dòng sản phẩm Molex PremiumGrade
Dụng cụ Molex PremiumGrade T9999

Dòng sản phẩm Molex PremiumGrade

Một phần của dòng dụng cụ bấm cầm tay T9999.

Sản phẩm SCOPE: Đường kính 2,36 mm (.093"), Đầu nối bấm chốt và ổ cắm tiêu chuẩn .093", 18-22 AWG,
Đầu nối bấm chốt và ổ cắm Claspcon, 16-24 AWG và Đầu nối Commoning, 18-22 AWG

Dụng cụ Molex PremiumGrade T9999

Dòng sản phẩm Molex T9999 PremiumGrade cung cấp cho người dùng nhiều lựa chọn dụng cụ chất lượng cao để đảm bảo đáp ứng được nhu cầu của bạn.

Dụng cụ cầm tay có chu kỳ đầy đủ đảm bảo uốn hoàn toàn
Tay cầm mềm tiện dụng giúp uốn thoải mái Bộ định vị đầu
cuối thân thiện với người dùng chính xác giữ các đầu cuối ở vị trí uốn thích hợp
Ứng dụng cho người thuận tay phải và tay trái
Dụng cụ này tuân thủ RoHS, tuy nhiên không yêu cầu tuân thủ RoHS

Danh mục	Thông số chi tiết
Loại dụng cụ	Kìm bấm cos cầm tay – bấm ngang (Side Entry Crimper)
Khoảng dây hỗ trợ	22–28 AWG (0.08 – 0.35 mm²)
Loại đầu cos phù hợp	Dupont, JST, Molex, socket terminal mini
Kiểu bấm	Bấm bên hông (ngang) – Side Entry
Vật liệu hàm bấm	Thép hợp kim / Thép không gỉ
Vật liệu tay cầm	Nhựa cách điện, chống trượt
Màu sắc tay cầm	Thường là đỏ – đen hoặc xanh – đen
Kích thước tổng thể	~170 – 200 mm (tùy thương hiệu)
Trọng lượng	~200 – 300 g
Cơ cấu hỗ trợ	Lò xo hồi + khóa tự nhả (nếu có)
Ứng dụng	Điện tử, DIY, thiết bị nhúng, mạng nội bộ, công nghiệp nhẹ
Xuất xứ (thường thấy)	Trung Quốc, Đài Loan, Nhật Bản hoặc Mỹ
Bảo hành (tùy nơi bán)	6 – 12 tháng

A. Chuẩn bị

Chọn đúng loại dây điện có tiết diện từ 22 đến 28AWG (tương đương 0.08mm² đến 0.35mm²).
Cắt đầu dây gọn, tuốt vỏ cách điện dài khoảng 3–5mm.
Lựa chọn đầu cos, terminal hoặc đầu cắm phù hợp với chuẩn AWG và chân bấm của kìm.

B. Cách sử dụng

Mở kìm bằng cách bóp nhẹ để nhả lò xo.
Đặt đầu terminal vào đúng rãnh bấm tương ứng với size dây (thường được khắc trên hàm kìm).
Luồn dây đã tuốt vào đầu terminal sao cho lõi đồng chạm sát phần cần bấm.
Bóp chặt tay kìm đến khi nghe "tách" hoặc đến khi tay kìm tự nhả.
Kiểm tra lại phần bấm – dây phải được giữ chắc chắn, không lung lay.
(Tùy mẫu) Có thể điều chỉnh lực bấm bằng vòng chỉnh lực ở trục kìm.
