Màn hình cảm ứng điện dung 10.1 inch Waveshare, giao tiếp DSI, độ phân giải 800×1280, tấm nền IPS, kính cường lực quang học, hỗ trợ cảm ứng 10 điểm

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: SKU: 30052

8 Lượt xem

Liên hệ

Màn hình cảm ứng 10.1 inch IPS – hiển thị sắc nét, góc nhìn rộng, màu sắc chuẩn xác.
Độ phân giải 800×1280 pixel – tỷ lệ 16:10, phù hợp cho giao diện điều khiển, IoT, công nghiệp.
Giao tiếp DSI – tương thích trực tiếp với Raspberry Pi 4B/3B+/CM4, độ trễ thấp.
Cảm ứng điện dung đa điểm (10 điểm) – thao tác chạm mượt mà, phản hồi chính xác.
Tích hợp kính cường lực kết dính quang học (Optical Bonding) – chống chói, chống va đập tốt.
Thiết kế khung phẳng – dễ lắp ráp vào tủ điều khiển, kiosk hoặc các sản phẩm thương mại.
Plug & play với hệ điều hành Raspberry Pi OS – không cần driver.
Hỗ trợ xoay dọc/ngang linh hoạt cho các ứng dụng hiển thị khác nhau.
Được sản xuất bởi Waveshare – thương hiệu uy tín trong lĩnh vực phần cứng nhúng.
Phù hợp cho các ứng dụng: giao diện HMI, thiết bị công nghiệp, hệ thống điều khiển cảm ứng.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

10.1inch DSI Capacitive Touch Display, 800×1280, IPS Panel, Optical Bonding Toughened Glass Panel, 10-Point Touch

10.1″ DSI Capacitive Touch Display

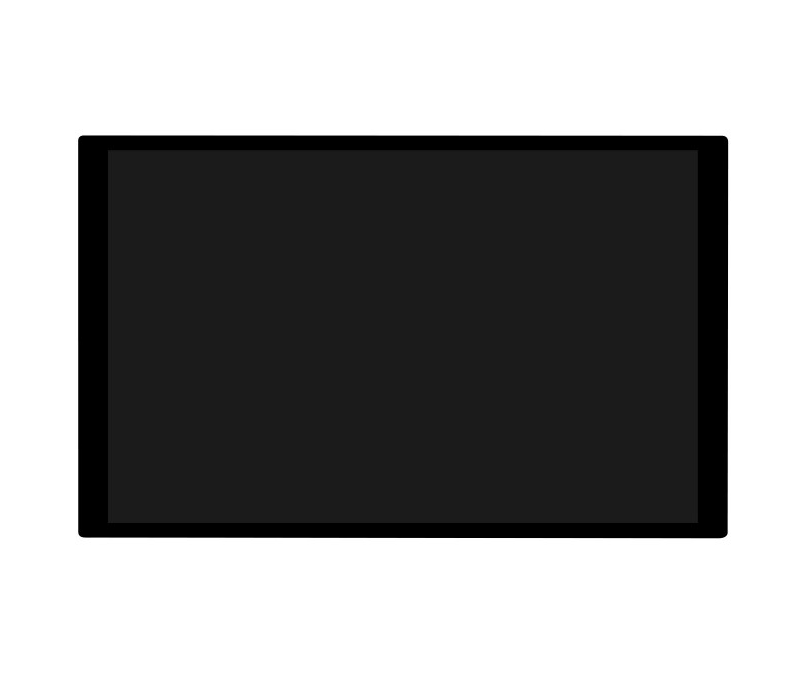

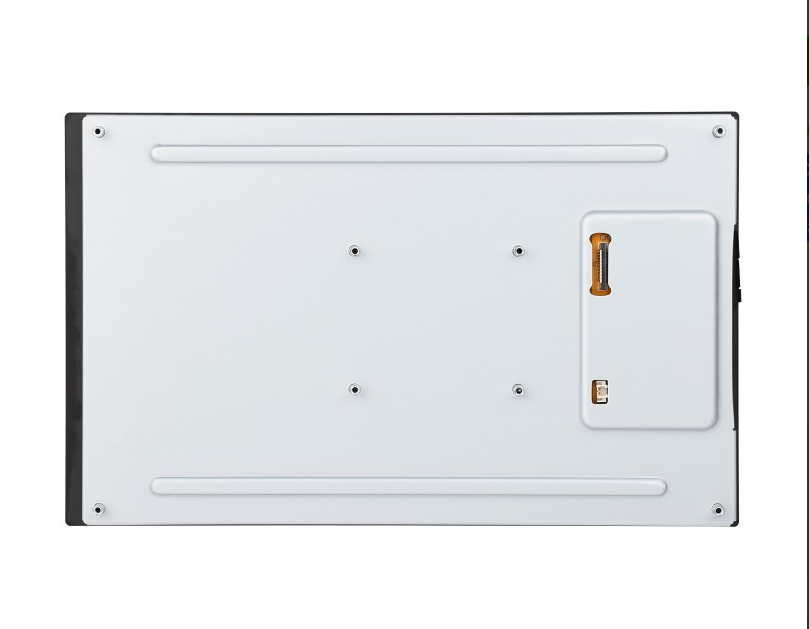

10.1inch capacitive touch display, front and back view

Size10.1″
Resolution800×1280
Display InterfaceDSI
Display PanelIPS
Viewing Angle178°
Touch TypeCapacitive
Touch Points10-Point
Touch PanelToughened Glass
Touch Panel TechOptical Bonding
Brightness400cd/㎡

The display orientation is portrait by default, with 800×1280 resolution (H×V). Change the software config for landscape display.

Device & System Support

Raspberry Pi

Supports Raspberry Pi OS, 10-point touch

RK3576

Supports Buildroot / Debian / Ubuntu / Android, etc. 10-point touch

RK3506

Supports Buildroot / Ubuntu, etc. 10-point touch

ESP32-P4

Supports LVGL GUI programs, up to 10-point touch

connection examples

10.1inch capacitive touch display, connecting to Raspberry Pi 5

Connecting to Raspberry Pi 5

10.1inch capacitive touch display, connecting to ESP32-P4-NANO

Connecting to ESP32-P4-NANO

10.1inch capacitive touch display, connecting to Luckfox-Omni3576 Development Board

Connecting to Luckfox-Omni3576 Development Board

* for reference only, the above controller boards or hosts are NOT included

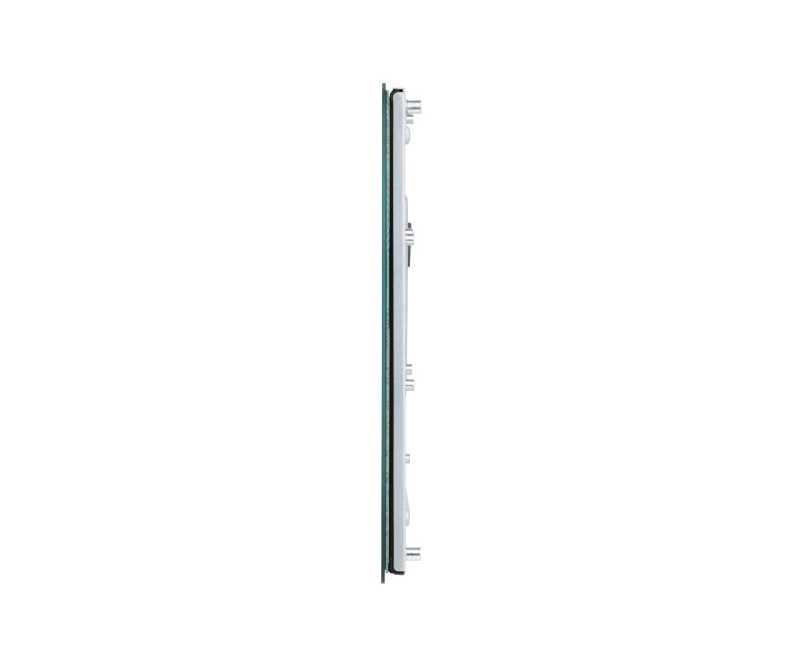

Thinner and more space-saving

Integrates the driver circuit into an FPC cable, the total thickness of the LCD is only 10.8mm

10.1inch capacitive touch display, more space-saving

IPS Display Panel

Excellent Display Performance With 178° Wide Viewing Angle

10.1inch capacitive touch display, adopts IPS display panel

10-Point Capacitive Touch

Gently touch, and see what you get, enjoy multi-point UI interaction via flexible operation. Adapting touch function via I2C signal, supports 10-point touch

10.1inch capacitive touch display, supports 10-point capacitive touch

interface definition

10.1inch capacitive touch display, interface definition

Supports backlight adjustment via software

outline dimensions

10.1inch capacitive touch display, outline dimensions

Support touch screen customization

Danh mục	Thông số chi tiết
Tên sản phẩm	Waveshare 10.1inch DSI Capacitive Touch Display
Kích thước hiển thị	10.1 inch
Độ phân giải	800 × 1280 pixels (tỷ lệ 16:10)
Tấm nền	IPS – màu sắc chính xác, góc nhìn rộng 170°
Giao tiếp hình ảnh	DSI (Display Serial Interface)
Giao tiếp cảm ứng	USB
Loại cảm ứng	Cảm ứng điện dung đa điểm (10 điểm)
Kính bảo vệ	Kính cường lực kết dính quang học (optical bonding)
Độ sáng	Khoảng 400–500 cd/m² (tuỳ phiên bản cụ thể)
Tỷ lệ tương phản	~800:1 – 1000:1 (IPS Panel)
Hệ điều hành tương thích	Raspberry Pi OS, Ubuntu, Kali Linux, Windows IoT…
Thiết bị hỗ trợ	Raspberry Pi 4B, 3B+, CM4, CM3 IO (tuỳ cấu hình)
Nguồn cấp	5V DC qua GPIO hoặc USB
Kích thước vật lý	~229 × 149 × 9 mm (có thể thay đổi tùy bản vỏ)
Trọng lượng	~350–400 g
Nhà sản xuất	Waveshare
Thời gian bảo hành	6 – 12 tháng tùy nơi bán

A. Kết nối phần cứng

Kết nối với Raspberry Pi
- Cắm cáp DSI đi kèm vào cổng DSI trên Raspberry Pi (4B/3B+/CM4).
- Kết nối cáp USB từ màn hình đến cổng USB của Raspberry Pi để kích hoạt cảm ứng.
Cấp nguồn
- Dùng GPIO hoặc USB-C cấp nguồn 5V (tùy từng bản có mạch nguồn đi kèm).
- Khi kết nối đầy đủ, màn hình sẽ sáng và hiển thị tự động.

B. Cài đặt phần mềm

Raspberry Pi OS (khuyến nghị):
- Không cần driver, hỗ trợ sẵn cảm ứng đa điểm.
- Có thể xoay màn hình bằng cách chỉnh config.txt.
- Các bản OS khác như Ubuntu, Kali, Windows IoT đều có thể tương thích sau tinh chỉnh.

C. Lưu ý khi sử dụng

Không tháo cáp DSI trong khi thiết bị đang hoạt động.
Tránh tác động lực mạnh hoặc trầy xước lên mặt kính.
Lau màn hình bằng khăn mềm, không dùng cồn hoặc dung dịch tẩy mạnh.
Khi lắp cố định nên để khe tản nhiệt phía sau thông thoáng.
