Màn hình cảm ứng điện dung 8 inch Waveshare, giao tiếp DSI, độ phân giải 800×1280, kính cường lực quang học, hỗ trợ cảm ứng 10 điểm

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: SKU: 30326

7 Lượt xem

Liên hệ

Màn hình IPS 8 inch – hiển thị sắc nét, tỉ lệ 16:10, độ phân giải 800×1280 pixels.
Giao tiếp DSI (Display Serial Interface) – chuyên dùng cho Raspberry Pi và thiết bị nhúng.
Hỗ trợ cảm ứng điện dung đa điểm (10 điểm) – thao tác chạm nhanh, chính xác.
Trang bị tấm kính cường lực quang học (optical bonding) – tăng độ bền, giảm phản xạ ánh sáng.
Tấm nền IPS góc nhìn rộng 170°, hiển thị tốt ở nhiều góc độ.
Cắm là chạy (plug & play) với Raspberry Pi OS – không cần cài driver.
Giao diện trực quan, tương thích với nhiều ứng dụng giao diện đồ họa.
Vỏ ngoài phẳng, dễ tích hợp trong các thiết bị công nghiệp, kiosk, máy nhúng.
Phù hợp ứng dụng: hệ thống nhúng, bảng điều khiển cảm ứng, giao diện IoT, giải pháp HMI.
Được sản xuất bởi Waveshare – hãng nổi tiếng về phần cứng nhúng.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

8inch DSI Capacitive Touch Display, 800×1280, IPS Panel, Optical Bonding Toughened Glass Panel, 10-Point Touch

8″ DSI Capacitive Touch Display

8inch capacitive touch display, front and back view

Size8″
Resolution800×1280
Display InterfaceDSI
Display PanelIPS
Viewing Angle178°
Touch TypeCapacitive
Touch Points10-Point
Touch PanelToughened Glass
Touch Panel TechOptical Bonding
Brightness400cd/㎡

The display orientation is portrait by default, with 800×1280 resolution (H×V). Change the software config for landscape display.

Device & System Support

Raspberry Pi

Supports Raspberry Pi OS, 10-point touch

ESP32-P4

Supports LVGL GUI programs, up to 10-point touch

RK3506

Supports Buildroot / Ubuntu, etc. 10-point touch

RK3576

Supports Buildroot / Debian / Android, etc. 10-point touch

connection examples

8inch capacitive touch display, connecting to Raspberry Pi 5

Connecting to Raspberry Pi 5

8inch capacitive touch display, connecting to ESP32-P4-NANO

Connecting to ESP32-P4-NANO

8inch capacitive touch display, connecting to Luckfox-Omni3576 Development Board

Connecting to Luckfox-Omni3576 Development Board

8inch capacitive touch display, connecting to Luckfox Lyra Development Board

Connecting to Luckfox Lyra Development Board

* for reference only, the above controller boards or hosts are NOT included

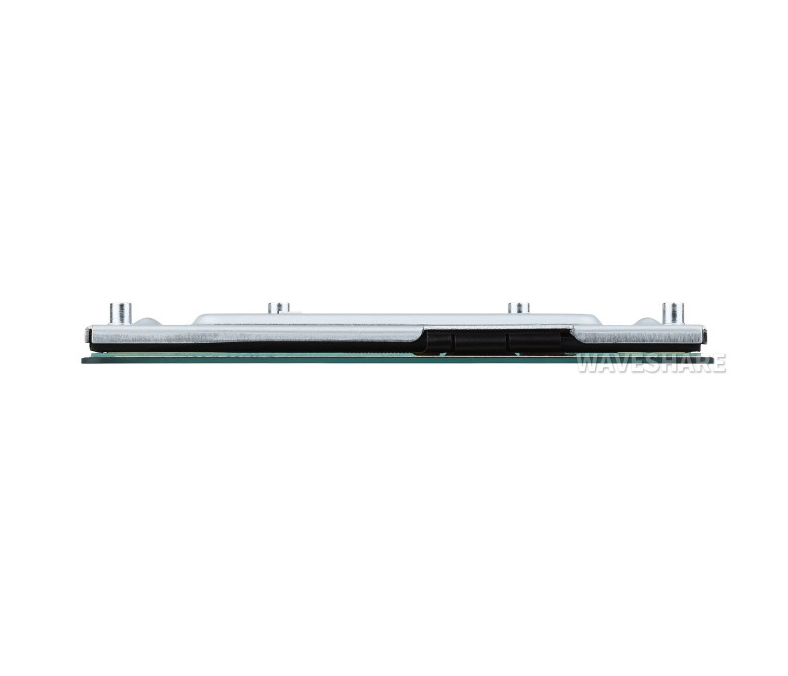

Thinner and more space-saving

Integrates the driver circuit into an FPC cable, the total thickness of the LCD is only 11.6mm

8inch capacitive touch display, more space-saving

IPS Display Panel

Excellent Display Performance With 178° Wide Viewing Angle

8inch capacitive touch display, adopts IPS display panel

10-Point Capacitive Touch

8inch capacitive touch display, supports 10-point capacitive touch

up to 10-point touch, depending on the operating system
up to 6H hardness toughened glass panel
Optical bonding, provides clear image, dustproof

Supports backlight adjustment via software

interface definition

8inch capacitive touch display, interface definition

outline dimensions

8inch capacitive touch display, outline dimensions

Support touch screen customization

Support the following ways to customize the touch screen display in bulk order

Over a decade
Waveshare grows with display

* Waveshare has been focusing on display design for over 10 years.

Resources & Services

Danh mục	Thông số chi tiết
Tên sản phẩm	Waveshare 8inch DSI Capacitive Touch Display
Loại màn hình	IPS, cảm ứng điện dung, kính cường lực optical bonding
Kích thước hiển thị	8 inch
Độ phân giải	800 × 1280 pixels (tỉ lệ 16:10)
Góc nhìn	170° (ngang và dọc)
Tấm nền	IPS – màu sắc tươi, ổn định góc nhìn rộng
Giao tiếp hình ảnh	DSI (Display Serial Interface)
Giao tiếp cảm ứng	USB (tuỳ bản)
Cảm ứng	Capacitive Touch – hỗ trợ 10 điểm
Kính hiển thị	Kính cường lực + kết dính quang học (Optical Bonding)
Độ sáng	~400 cd/m² (tuỳ từng bản cụ thể)
Tương thích phần mềm	Raspberry Pi OS, Ubuntu, Kali Linux, Windows IoT, Android
Hỗ trợ phần cứng	Raspberry Pi 4B, 3B+, CM4, Jetson Nano (có adapter)
Nguồn cấp	5V (qua GPIO, USB hoặc DSI)
Kích thước tổng thể	~192 × 120 × 8 mm (tuỳ bản vỏ)
Trọng lượng	~250–300 g
Nhà sản xuất	Waveshare (Trung Quốc)
Thời gian bảo hành	6–12 tháng (tuỳ đơn vị bán hàng)

A. Kết nối phần cứng

Gắn màn hình vào Raspberry Pi
- Kết nối cáp DSI (đi kèm màn hình) vào cổng DSI trên bo mạch Raspberry Pi (thường là Raspberry Pi 4B, 3B+, CM4 IO…).
- Gắn thêm cáp USB nếu muốn sử dụng tính năng cảm ứng (một số bản yêu cầu).
- Cấp nguồn 5V qua cổng GPIO hoặc USB-C tùy thiết kế module.
Lắp đặt
- Mặt kính cảm ứng đặt hướng ra ngoài. Có thể tích hợp mặt trước kiosk, vỏ nhôm hoặc bảng điều khiển.
- Đảm bảo bề mặt không bị cong vênh khi lắp vào khung máy.

B. Cài đặt hệ điều hành

Trên Raspberry Pi OS (đề xuất)
- Màn hình sẽ tự hiển thị ngay khi khởi động, không cần cài đặt driver.
- Có thể xoay màn hình bằng lệnh cấu hình /boot/config.txt nếu cần dọc/ngang.
- Cảm ứng hoạt động ngay (10 điểm) nếu dùng kernel mới.

C. Lưu ý sử dụng

Không tác động lực mạnh lên kính – tránh vỡ lớp cảm ứng.
Dùng khăn mềm lau bề mặt, không dùng hóa chất ăn mòn.
Nên giữ màn hình tránh bụi bẩn, ẩm ướt khi lắp ngoài trời.
