Mô-đun mạng 5G/4G/3G đa chế độ, đa băng tần – thiết kế chuyên dụng cho Jetson Nano, hỗ trợ các tuỳ chọn module 5G linh hoạt

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 20255

11 Lượt xem

Liên hệ

Mô-đun mạng di động tích hợp dành riêng cho Jetson Nano và các nền tảng AI nhúng.
Hỗ trợ chuẩn mạng 5G/4G/3G, tương thích đa chế độ (NSA/SA) và đa băng tần toàn cầu.
Cho phép lựa chọn module 5G theo nhu cầu: SIM8202G-M2, RM502Q-AE, SIM8262E-M2, v.v.
Kết nối tốc độ cao qua giao tiếp USB 3.1 hoặc PCIe (tùy model).
Tương thích với các hệ điều hành Linux (Ubuntu, JetPack) dùng trên Jetson.
Tích hợp khe nano SIM, khay M.2, đèn LED báo trạng thái, mạch chuyển nguồn ổn định.
Hỗ trợ ăng-ten ngoài (4G/5G/GNSS) cho tín hiệu mạnh và ổn định hơn.
Ứng dụng trong các giải pháp AIoT, xe tự hành, camera AI, thiết bị biên (edge device).

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Mô-đun 5G/4G/3G được thiết kế cho Jetson Nano, đa chế độ đa băng tần, Tùy chọn cho Mô-đun 5G

Mô-đun 5G/4G/3G cho Jetson Nano

Tùy chọn cho Mô-đun 5G SIM8202G-M2 / RM520N-GL

hỗ trợ 5G/4G/3G, hỗ trợ 5G SA và NSA,
đa chế độ đa băng tần, áp dụng cho các khu vực có vùng phủ sóng tín hiệu 5G Sub-6G

Mô-đun giao tiếp Jetson Nano 5G/4G/3G này cung cấp các tùy chọn cho mô-đun SIMCom 5G SIM8202G-M2 và mô-đun Quectel 5G RM520N-GL , hỗ trợ mạng 5G NSA và SA.

Bo mạch chủ được trang bị đầu nối M2 tiêu chuẩn, cho phép kết nối với các mô-đun giao tiếp 4G hoặc 5G khác nhau trong gói M2. Ngoài ra còn có các giao diện tích hợp như cổng USB3.1, giắc cắm âm thanh, khe cắm thẻ SIM, v.v. Kết hợp với tập lệnh cấu hình và tài nguyên phát triển của chúng tôi, việc kích hoạt giao tiếp 5G tốc độ cao cho Jetson Nano hoặc máy tính trở nên dễ dàng. Mô-đun 5G này lý tưởng để đánh giá nhanh các mô-đun 5G, cũng như được tích hợp vào các ứng dụng yêu cầu kết nối 5G.

Các tính năng tổng quan

Đầu nối mở rộng GPIO 40PIN tiêu chuẩn, hỗ trợ kết nối trực tiếp với Jetson Nano
Tùy chọn cho mô-đun lõi SIM8202G-M2 / RM520N-GL, hỗ trợ đa chế độ đa băng tần
Giao tiếp 5G/4G/3G, hỗ trợ các chức năng như gọi điện, nhắn tin SMS, giao tiếp đám mây, v.v.
Cổng USB3.1 để kiểm tra lệnh AT, gửi tin nhắn, giao tiếp đám mây, thực hiện cuộc gọi điện thoại, lấy dữ liệu định vị GNSS, v.v.
Khe cắm thẻ SIM, hỗ trợ thẻ SIM 1.8V / 3V
2 đèn LED chỉ báo, dễ dàng theo dõi trạng thái hoạt động
Hỗ trợ lệnh AT, dựa trên bộ lệnh 3GPP TS 27.007, 27.005 và V.25TER
Giắc cắm âm thanh và bộ giải mã âm thanh tích hợp, cho phép thực hiện thao tác âm thanh như gọi điện thoại
Định vị băng tần kép đa chòm sao: GPS, GLONASS, Beidou, Galileo và QZSS
Hỗ trợ hệ điều hành: Windows/Linux/Android

So sánh mô-đun 5G

Giao diện phần cứng tương thích

Phiên bản 6 ăng-ten SIM8200EA-M2

Phiên bản 4 ăng-ten SIM8202G-M2

Phiên bản 4 ăng-ten RM520N-GL

Đa chế độ đa băng tần, áp dụng cho hầu hết các quốc gia và khu vực

hỗ trợ 5G/4G/3G, hỗ trợ 5G SA và NSA, đa chế độ đa băng tần
Áp dụng cho các khu vực có vùng phủ sóng tín hiệu 5G Sub-6G

* Sơ đồ băng tần ở trên chỉ mang tính chất tham khảo, vui lòng xác nhận băng tần được hỗ trợ theo nhà cung cấp dịch vụ tại địa phương của bạn.

Hỗ trợ nhiều hệ thống

hỗ trợ Windows/Android/Linux

Chỉ cần cắm vào cổng USB, cài đặt trình điều khiển và cấu hình đơn giản, kết nối mạng 5G tốc độ cao sẽ sẵn sàng sử dụng.

Hỗ trợ nhiều máy chủ

cho phép kết nối tốc độ cao 5G cho Jetson Nano và máy tính Windows

Sub-6G: lên đến 2,4 Gbps (tải xuống) / lên đến 500 Mbps (tải lên)*
LET: lên đến 1 Gbps (tải xuống) / lên đến 200 Mbps (tải lên)*
HSPA+: lên đến 42 Mbps (tải xuống) / lên đến 5,76 Mbps (tải lên)*

* là tốc độ dữ liệu lý tưởng, tốc độ dữ liệu thực tế phụ thuộc vào các yếu tố như vùng phủ sóng mạng, tắc nghẽn giao thông, tình trạng trạm gốc, v.v.

Truyền thông đám mây

giao thức truyền thông được hỗ trợ:
TCP / IP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0

Hỗ trợ GNSS độ chính xác cao

hỗ trợ GPS, Beidou, Glonass, Galileo, QZSS, LBS

Hỗ trợ cuộc gọi điện thoại và tin nhắn SMS

cho phép sử dụng lệnh AT để thực hiện cuộc gọi điện thoại hoặc gửi tin nhắn SMS

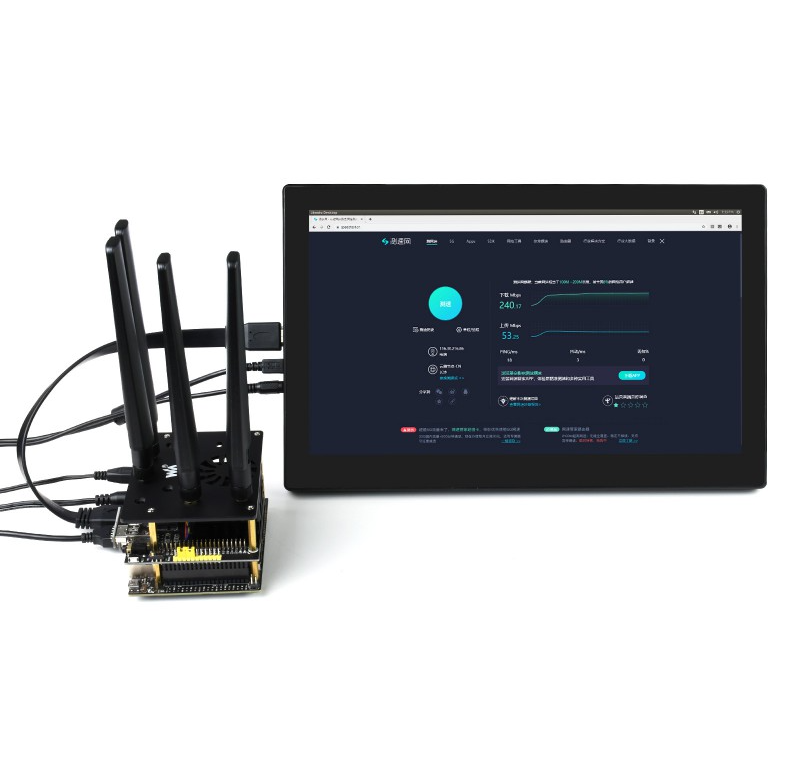

Ví dụ ứng dụng

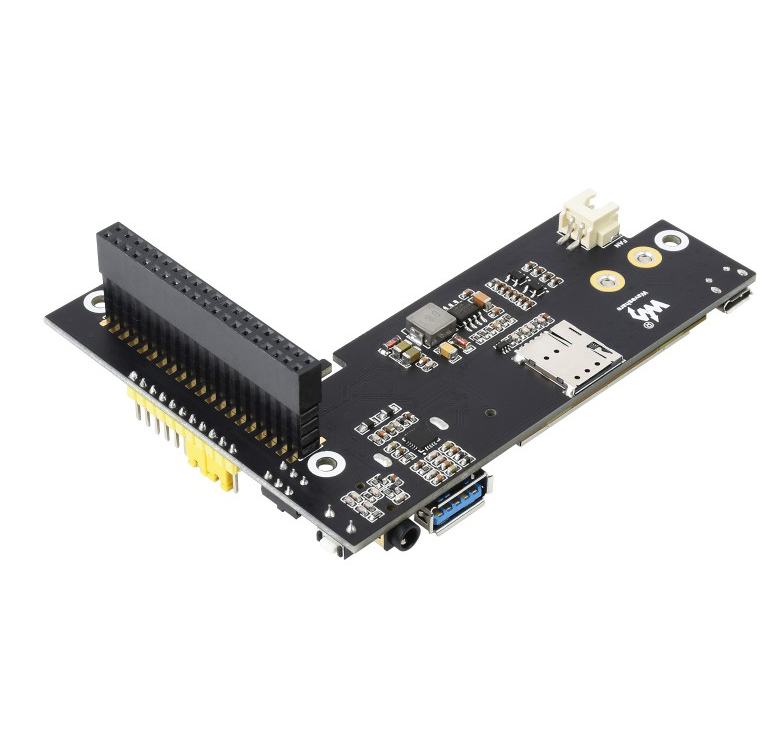

Xuất hiện & giới thiệu

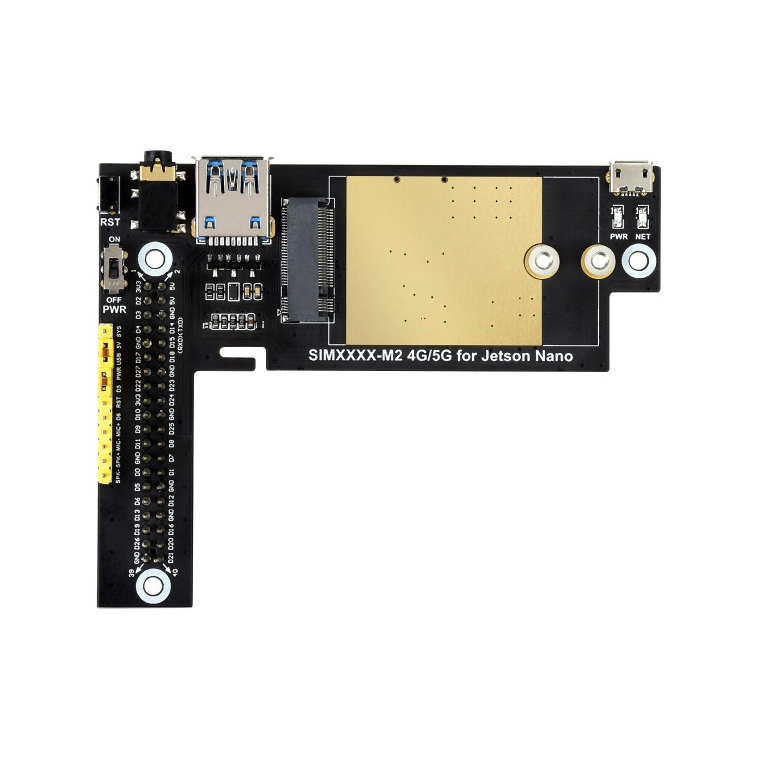

Có gì trên tàu

Đầu nối M.2
tương thích với các mô-đun SIM8200EA-M2, SIM8202G-M2 và RM520N-GL
Cổng USB3.1
để kết nối với máy tính hoặc Jetson Nano
Giắc cắm tai nghe/micrô 3,5 mm
Đầu cắm GPIO 40PIN
để kết nối với Jetson Nano
Đầu cắm quạt
cho quạt làm mát 5V
Khe cắm thẻ SIM nano
hỗ trợ thẻ SIM 1.8V / 3V
Đầu vào nguồn 5V 3A
Chỉ báo mạng
Đèn báo nguồn
Cài lại
Công tắc nguồn

Mạch cung cấp điện
Mạch điều khiển âm thanh
Cầu nối lựa chọn nguồn điện
5V - SYS: được cấp nguồn bởi Jetson Nano 40PIN GPIO
5V - USB: được cấp nguồn bởi bộ chuyển đổi nguồn 5V 3A bên ngoài
Chân điều khiển bật/tắt mô-đun cho phép jumper
PWR - D5: được bật theo mặc định, chân Jetson Nano D5 có thể được sử dụng để bật/tắt mô-đun
Chân reset module cho phép jumper
RST - D6: được bật theo mặc định, chân Jetson Nano D6 có thể được sử dụng để reset module
Đầu vào/đầu ra âm thanh
MIC+/MIC-: dành cho micro ngoài
SPK+/SPK-: dành cho loa ngoài

Triển lãm sản phẩm

Kích thước phác thảo

Danh mục	Thông số chi tiết
Chuẩn mạng hỗ trợ	5G NR, 4G LTE, 3G WCDMA
Hỗ trợ mô-đun	SIM8202G-M2, RM500U-CN, RM502Q-AE, SIM8262E-M2…
Giao tiếp với Jetson	USB 3.1 hoặc PCIe M.2 (tuỳ module)
Cổng mở rộng	4 cổng SMA (5G, GNSS, Diversity), khe cắm nano SIM
Tốc độ truyền 5G tối đa	DL ~4.0 Gbps, UL ~900 Mbps (tùy module cụ thể)
Nguồn cấp	Từ Jetson Nano hoặc qua cổng nguồn riêng (5V/3A đến 5V/5A)
Hệ điều hành tương thích	Ubuntu (JetPack), Linux
Kích thước	Tùy vào loại board chuyển đổi (thường ~90 × 60 mm)
Ứng dụng chính	Truyền thông AI, camera, gateway 5G, xe tự hành, IoT
Bảo hành	12 tháng (tùy nhà phân phối)

A. Kết nối phần cứng

Gắn mô-đun 5G M.2 vào khe cắm M.2 trên board chuyển đổi.
Kết nối 4 anten SMA (2x 5G, 1x GNSS, 1x Diversity) vào các đầu ra tương ứng.
Cắm SIM nano vào khay SIM đúng chiều.
Cắm mô-đun vào Jetson Nano thông qua cổng USB 3.1 hoặc PCIe (nếu có hỗ trợ).
Cấp nguồn đầy đủ cho Jetson Nano (khuyến nghị dùng nguồn ≥ 5V/4A).

B. Cài đặt phần mềm

Kiểm tra xem hệ điều hành Jetson đã nhận modem chưa bằng lệnh:
```

```
lsusb
dmesg | grep ttyUSB

Cài đặt trình điều khiển nếu cần, hoặc dùng ModemManager / minicom để giao tiếp.
Thiết lập kết nối mạng với nmcli hoặc mmcli.
Có thể sử dụng như một thiết bị mạng di động cho Jetson hoặc gateway IoT.

C. Ứng dụng

Lắp trên các hệ thống cần truyền dữ liệu 5G tốc độ cao.
Phù hợp cho camera AI, xe tự hành, robot học, giám sát từ xa.
Cung cấp kết nối internet cho các nền tảng không có Wi-Fi hoặc cần độ ổn định cao.
Dùng trong gateway truyền dữ liệu từ cảm biến hoặc xử lý AI trên biên.
