Modbus POE ETH Relay

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 24964

8 Lượt xem

Liên hệ

Sản phẩm chính hãng Waveshare, hỗ trợ điều khiển rơ le từ xa qua mạng LAN hoặc Internet.
Giao tiếp bằng Ethernet (RJ45), chuẩn Modbus TCP/IP, dễ tích hợp với PLC, SCADA, HMI.
Hỗ trợ POE (Power over Ethernet) – cấp nguồn trực tiếp từ switch POE, không cần nguồn rời.
Có thể cài đặt IP tĩnh hoặc DHCP, cấu hình linh hoạt qua Web hoặc phần mềm.
Tích hợp nhiều rơ le độc lập (2/4/8/16 kênh tùy model) – đóng/ngắt các tải AC/DC.
Tốc độ phản hồi nhanh, độ ổn định cao, hỗ trợ nhiều giao thức điều khiển phổ biến.
Ứng dụng trong tự động hóa nhà xưởng, điều khiển từ xa, IoT công nghiệp, trạm năng lượng...
Vỏ nhôm hoặc nhựa chắc chắn, thiết kế module công nghiệp gắn tủ điện DIN rail hoặc ốc vít.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Mô-đun chuyển tiếp Ethernet 8 kênh, Giao thức Modbus RTU/Modbus TCP, Truyền thông cổng PoE, Với nhiều mạch cách ly và bảo vệ khác nhau, Vỏ gắn ray cấp công nghiệp

Mô-đun chuyển tiếp Ethernet 8 kênh

Giao tiếp cổng Ethernet, Giao thức Modbus, Nguồn điện PoE

Các tính năng tổng quan

Sản phẩm này là mô-đun rơle công nghiệp 8 kênh được điều khiển thông qua cổng Ethernet, sử dụng giao thức Modbus RTU/Modbus TCP, hỗ trợ nguồn điện PoE, đi kèm hộp gắn ray ABS.

Rơ le Modbus POE ETH rất dễ sử dụng. Nhờ khả năng truyền thông nhanh, ổn định, tin cậy và an toàn, đây là lựa chọn lý tưởng cho các thiết bị điều khiển công nghiệp và/hoặc các ứng dụng có yêu cầu truyền thông cao.

Có chức năng bật, tắt đèn nháy, bằng cách truyền tham số vào lệnh, có thể bật rơle trong một thời gian rồi tự động tắt
Hỗ trợ nguồn điện đầu vào DC 7~36V phạm vi rộng và nguồn điện PoE
Hỗ trợ điều khiển rơle thông qua giao thức MQTT, đi kèm bản demo ứng dụng Alibaba Cloud MQTT
Cách ly Optocoupler trên bo mạch, ngăn chặn rơ le bị nhiễu bởi mạch điện áp cao
Mạch chống ngược, ngăn ngừa mạch bị hỏng do kết nối không đúng cách
Rơ le chất lượng cao, định mức tiếp điểm: ≤10A 250VAC/30VDC
Vỏ ABS gắn ray, dễ lắp đặt, an toàn khi sử dụng
4 đèn LED và đèn báo mạng để chỉ trạng thái MCU và trạng thái thu phát tín hiệu

Thông số kỹ thuật

Nguồn điện	Cổng PoE, cổng nguồn DC 5.5*2.1 hoặc đầu nối vít (7~36V)
Giao diện truyền thông	Cổng PoE, tuân thủ IEEE 802.3af
Kênh chuyển tiếp	8
Biểu mẫu liên hệ	1KHÔNG 1NC
Xếp hạng liên hệ	≤10A 250VAC/30VDC
Giao thức Modbus	Giao thức Modbus RTU hoặc Giao thức Modbus TCP
Đèn báo LED	RUN: Đèn báo cổng Ethernet, nhấp nháy theo chu kỳ 2 giây khi cổng Ethernet hoạt động bình thường STA: Đèn báo MCU, nhấp nháy khi MCU hoạt động bình thường TXD: Đèn báo TX, sáng lên khi gửi dữ liệu RXD: Đèn báo RX, sáng lên khi nhận dữ liệu

Chức năng cơ bản

hỗ trợ gửi lệnh giao thức Modbus RTU/TCP qua cổng Ethernet để điều khiển rơ le và nhiều thiết bị khác

Hỗ trợ nhiều chế độ truyền thông, áp dụng giao thức Modbus

Hỗ trợ TCP Server / TCP Client / UDP Mode / UDP Multicast / HTTP / MQTT
Hỗ trợ giao thức Modbus RTU/giao thức Modbus TCP

Phương pháp cấu hình đa dạng

Hỗ trợ cấu hình phần mềm và trình duyệt web, lấy IP động qua DHCP, kết nối với máy chủ tên miền qua giao thức DNS

Nhiều tùy chọn nguồn điện, đầu vào nguồn điện phạm vi rộng

Cổng nguồn DC: sử dụng trực tiếp phích cắm điện để cấp nguồn;
Đầu nối vít: Nguồn điện đầu vào DC 7~36V phạm vi rộng; Cổng PoE: Tương thích PoE IEEE 802.3af

* Bộ chuyển đổi nguồn điện bên ngoài KHÔNG được bao gồm theo mặc định, bạn nên mua bộ nguồn 12V nếu cần.

Giao diện & Chỉ báo

Với nhiều đèn LED chỉ báo, dễ dàng theo dõi trạng thái hoạt động

Kết nối Rơ le

Tiếp điểm định mức của rơ le trên bo mạch lên đến 10A 250VAC/30VDC
điều khiển trực tiếp các thiết bị gia dụng 220VAC hoặc các thiết bị dưới 30VDC

Thiết kế vỏ gắn ray

Vỏ bảo vệ ABS gắn trên thanh ray, dễ lắp đặt, an toàn khi sử dụng

Các kịch bản ứng dụng

Giải pháp nhà thông minh

Kiểm soát hoạt động bật/tắt của các thiết bị gia dụng như máy điều hòa, bộ định tuyến, đèn chiếu sáng, máy tính và động cơ rèm cửa, v.v.

Giải pháp nông nghiệp thông minh

Kiểm soát hoạt động bật/tắt của các thiết bị nông nghiệp như van điện từ, động cơ, máy bơm nước, v.v.

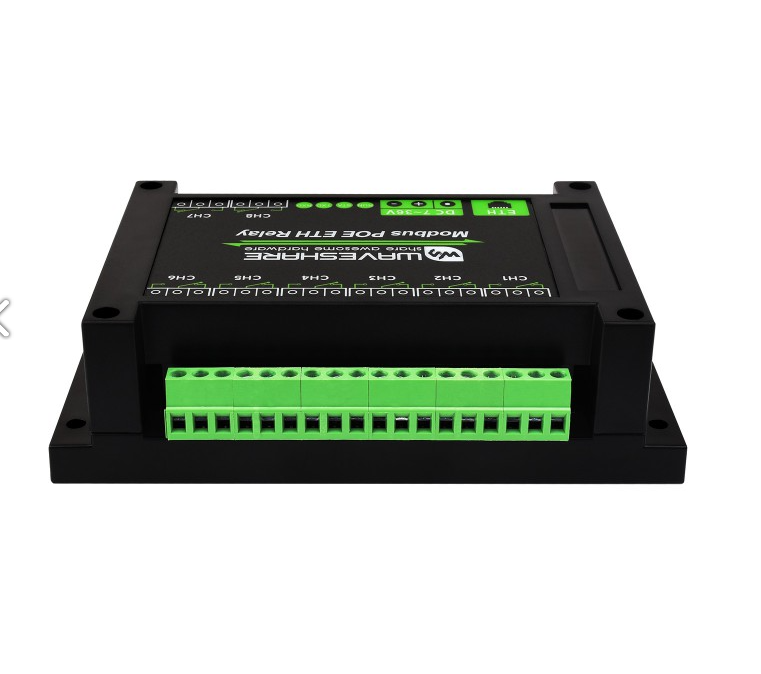

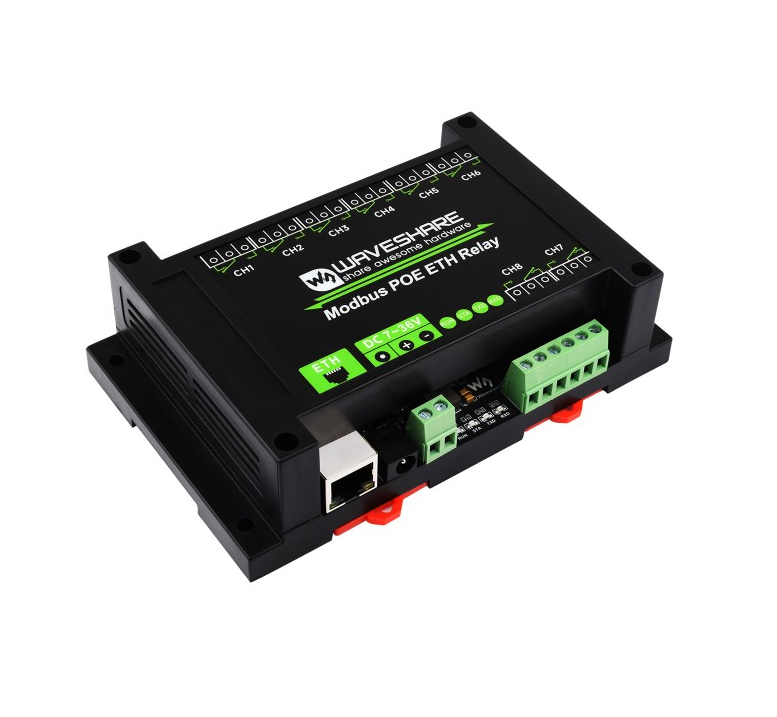

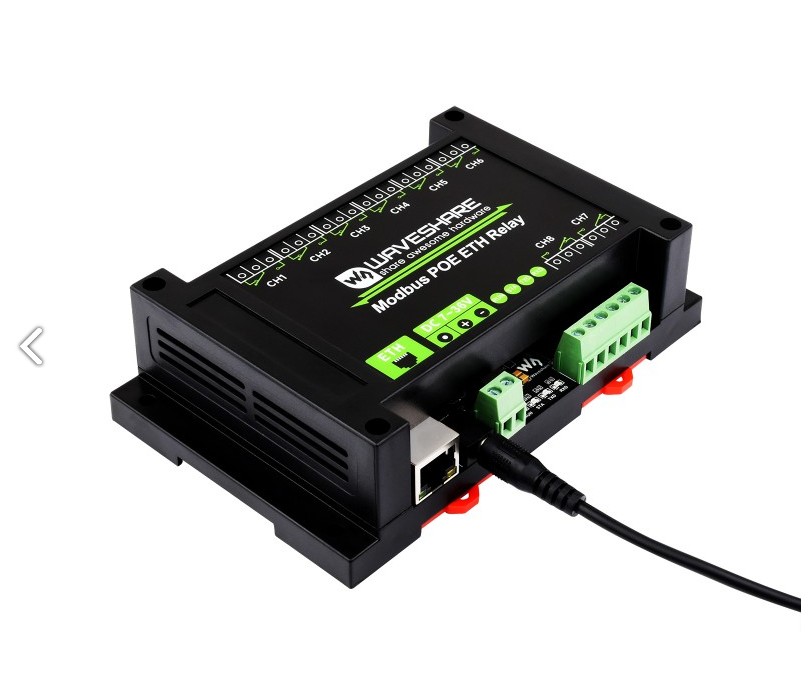

Triển lãm sản phẩm

Kích thước phác thảo

Danh mục	Thông số chi tiết
Hãng sản xuất	Waveshare
Chuẩn giao tiếp	Ethernet RJ45 – Modbus TCP/IP
Hỗ trợ cấp nguồn POE	Có – theo chuẩn IEEE 802.3af/at
Số lượng rơ le	2/4/8/16 kênh (tùy model cụ thể)
Điện áp cấp ngoài	9–36VDC (nếu không dùng POE)
Công suất tiếp điểm	10A @ 250VAC / 10A @ 30VDC
Tốc độ truyền mạng	10/100 Mbps Ethernet
Địa chỉ Modbus	01 ~ 247, cấu hình qua Web hoặc DIP switch
Cấu hình IP	IP tĩnh hoặc DHCP
Giao diện cấu hình	Trình duyệt Web hoặc phần mềm cấu hình riêng
Kích thước	Phụ thuộc model (thường 135 × 90 × 35 mm)
Ứng dụng	Tự động hóa công nghiệp, IoT, giám sát từ xa
Bảo hành	12 tháng chính hãng

A. Kết nối và cấp nguồn

Cắm dây mạng RJ45 từ switch/router vào cổng Ethernet của module.
Nếu switch hỗ trợ POE (chuẩn IEEE 802.3af/at), thiết bị sẽ tự động được cấp nguồn.
Nếu không có POE, cấp nguồn DC ngoài (theo thông số trên thiết bị, thường 9–36VDC).
Đấu tải AC/DC vào các cổng COM – NO/NC của rơ le tương ứng.

B. Cấu hình mạng

Truy cập vào IP mặc định để thiết lập (thường là 192.168.1.100 hoặc tương tự).
Sử dụng trình duyệt Web hoặc phần mềm cấu hình của Waveshare để đặt IP, subnet, port Modbus.
Lưu cấu hình và khởi động lại thiết bị nếu cần.

C. Giao tiếp điều khiển (Modbus TCP)

Sử dụng phần mềm như Modbus Poll, Node-RED, SCADA để gửi lệnh bật/tắt rơ le.
Mỗi rơ le là 1 Coil (ví dụ: địa chỉ 00001, 00002,...) – dùng lệnh FC05 hoặc FC15 để ghi.
Có thể đọc trạng thái qua FC01 (Read Coils).

D. Lưu ý an toàn

Không vượt quá công suất chịu tải rơ le (thường 10A/250VAC hoặc 30VDC).
Cách ly tải điện mạnh khỏi module – không để tia lửa hồ quang làm hỏng mạch.
Đặt thiết bị nơi khô ráo, thoáng mát, có thể dùng DIN rail để cố định trong tủ điện.
