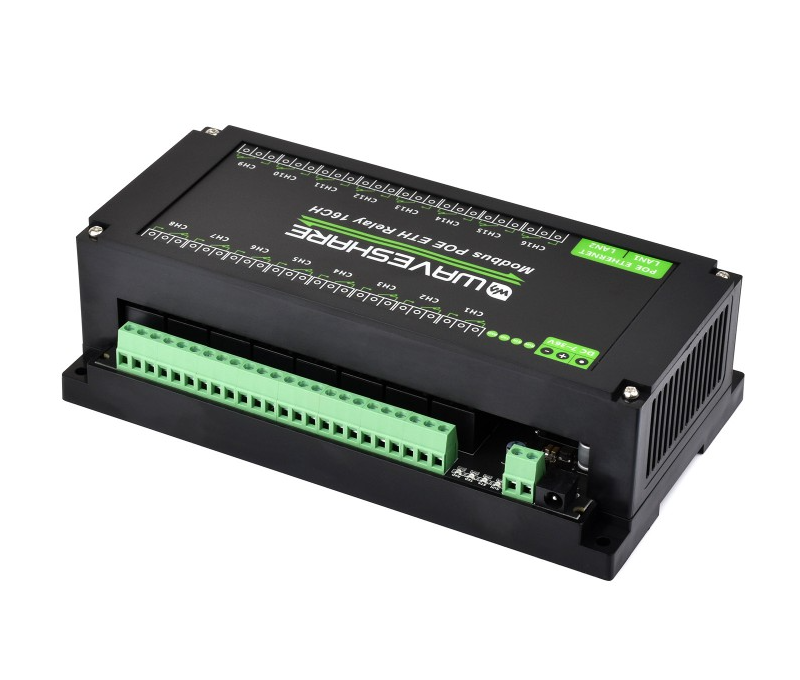

:Modbus POE ETH Relay 16CH

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 30795

8 Lượt xem

Liên hệ

Thiết bị điều khiển từ xa gồm 16 rơ le (relay) độc lập, cho phép đóng/ngắt tải AC/DC theo lệnh.
Giao tiếp qua cổng Ethernet RJ45, hỗ trợ chuẩn Modbus TCP/IP – dễ tích hợp với hệ SCADA, PLC, HMI,...
Hỗ trợ cấp nguồn trực tiếp qua mạng bằng công nghệ POE (Power Over Ethernet) – giảm số dây, dễ triển khai.
Có thể cấu hình IP tĩnh hoặc DHCP, hỗ trợ cài đặt qua trình duyệt hoặc phần mềm.
Rơ le tải lớn, phù hợp điều khiển đèn chiếu sáng, động cơ nhỏ, van điện, máy bơm,...
Tích hợp bảo vệ quá dòng, chống nhiễu tín hiệu, đảm bảo hoạt động ổn định.
Giao diện dạng module gắn tủ điện, phù hợp dùng trong công nghiệp, nông nghiệp, nhà máy.
Ứng dụng: Tự động hóa, điều khiển tòa nhà, điều khiển từ xa qua mạng LAN/internet.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Mô-đun chuyển tiếp Ethernet 16 kênh, Giao thức Modbus RTU / Modbus TCP, Giao tiếp cổng Ethernet, Hỗ trợ nguồn PoE, Với nhiều mạch cách ly và bảo vệ, Vỏ gắn ray cấp công nghiệp

Mô-đun chuyển tiếp Ethernet 16 kênh

Hỗ trợ giao tiếp cổng Ethernet & Cascade, giao thức Modbus, nguồn điện PoE

Tổng quan về các tính năng

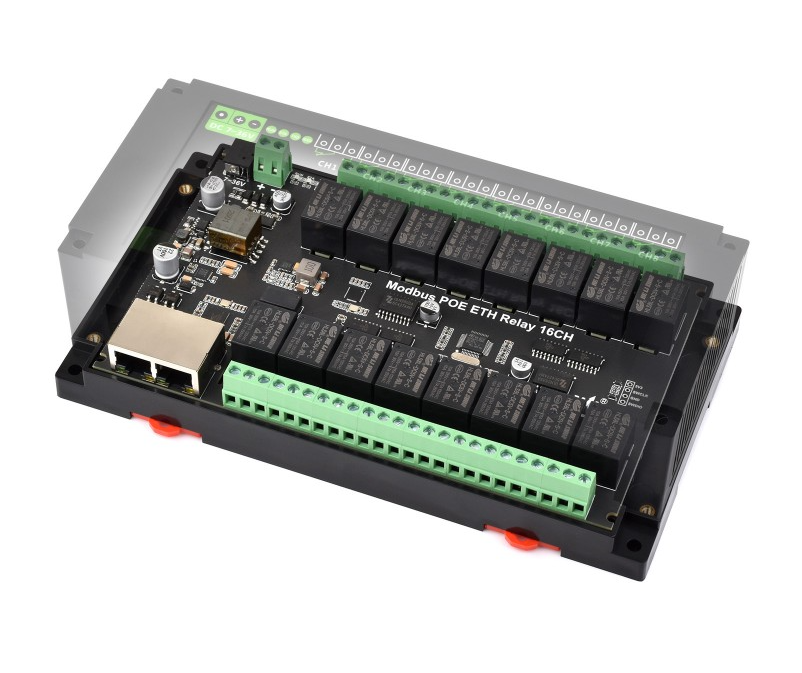

Sản phẩm này là mô-đun rơle 16 kênh được thiết kế cho môi trường công nghiệp, có giao diện điều khiển Ethernet kép. Sản phẩm sử dụng giao thức Modbus RTU/Modbus TCP, hỗ trợ cấp nguồn PoE, và đi kèm hộp gắn ray ABS.

Rơ le Modbus POE ETH 16CH rất dễ sử dụng. Nhờ khả năng truyền thông nhanh, ổn định, tin cậy và an toàn, đây là lựa chọn lý tưởng cho các thiết bị điều khiển công nghiệp và/hoặc các ứng dụng có yêu cầu truyền thông cao.

Thiết kế cổng Ethernet kép, hỗ trợ cổng Ethernet giao tiếp tầng và cấp nguồn PoE tầng
Có chức năng bật, tắt đèn nháy, có thể cài đặt thời gian đóng trễ sau khi mở hoặc thời gian mở trễ sau khi đóng
Hỗ trợ nguồn điện đầu vào DC 7~36V phạm vi rộng và nguồn điện PoE
Hỗ trợ điều khiển rơle thông qua giao thức MQTT, đi kèm bản demo ứng dụng Alibaba Cloud MQTT
Cách ly Optocoupler trên bo mạch, ngăn chặn rơ le bị nhiễu bởi mạch điện áp cao
Sử dụng chip điều khiển rơle chuyên dụng, tích hợp bảo vệ diode flyback, cho khả năng điều khiển mạnh mẽ và ổn định hơn
Mạch chống ngược, ngăn ngừa mạch bị hỏng do kết nối không đúng cách
Rơ le chất lượng cao, định mức tiếp điểm: ≤10A 250VAC/30VDC
Vỏ nhựa ABS gắn trên thanh ray, dễ lắp đặt, an toàn khi sử dụng
4 đèn LED và đèn báo mạng để chỉ trạng thái MCU và trạng thái thu phát tín hiệu

Chức năng chính

Hỗ trợ gửi lệnh giao thức Modbus RTU/TCP qua cổng Ethernet để điều khiển rơ le và nhiều thiết bị khác

Hỗ trợ nhiều chế độ truyền thông, áp dụng giao thức Modbus

Hỗ trợ TCP Server / TCP Client / UDP Mode / UDP Multicast / HTTP / MQTT
Hỗ trợ giao thức Modbus RTU/giao thức Modbus TCP

Mô-đun chuyển tiếp Ethernet 16 kênh, hỗ trợ nhiều chế độ giao tiếp

Phương pháp cấu hình đa dạng

Hỗ trợ cấu hình phần mềm và trình duyệt web, lấy IP động qua DHCP, kết nối với máy chủ tên miền qua giao thức DNS

Mô-đun chuyển tiếp Ethernet 16 kênh, hỗ trợ nhiều phương pháp cấu hình

Nhiều tùy chọn nguồn điện, đầu vào nguồn điện phạm vi rộng

Cổng nguồn DC: sử dụng trực tiếp phích cắm điện để cấp nguồn;
Đầu nối vít: Nguồn điện đầu vào DC 7~36V phạm vi rộng;
Cổng PoE: Tương thích PoE IEEE 802.3af

Mô-đun chuyển tiếp Ethernet 16 kênh, hỗ trợ nhiều phương pháp cấp nguồn

* Bộ chuyển đổi nguồn điện bên ngoài KHÔNG được bao gồm theo mặc định, bạn nên mua bộ nguồn 12V nếu cần.

Giao diện & Chỉ báo

Với nhiều đèn LED chỉ báo, dễ dàng theo dõi trạng thái hoạt động

CHẠY	Đèn báo cổng Ethernet, nhấp nháy khi cổng Ethernet hoạt động bình thường
STA	Đèn báo MCU, nhấp nháy khi MCU hoạt động bình thường
TXD	Đèn báo TX, sáng lên khi gửi dữ liệu
RXD	Đèn báo RX, sáng lên khi nhận dữ liệu
Cổng Ethernet bên trái Đèn báo màu xanh lá cây	Sáng lên khi kết nối Cổng Ethernet 1 được thiết lập
Cổng Ethernet bên phải Đèn báo màu xanh lá cây	Sáng lên khi kết nối Cổng Ethernet 2 được thiết lập
Đèn báo màu vàng của cổng Ethernet bên trái	Sáng lên khi kết nối TCP được thiết lập
Đèn báo màu vàng của cổng Ethernet bên phải	Chỉ báo hoạt động dữ liệu, nhấp nháy khi truyền dữ liệu

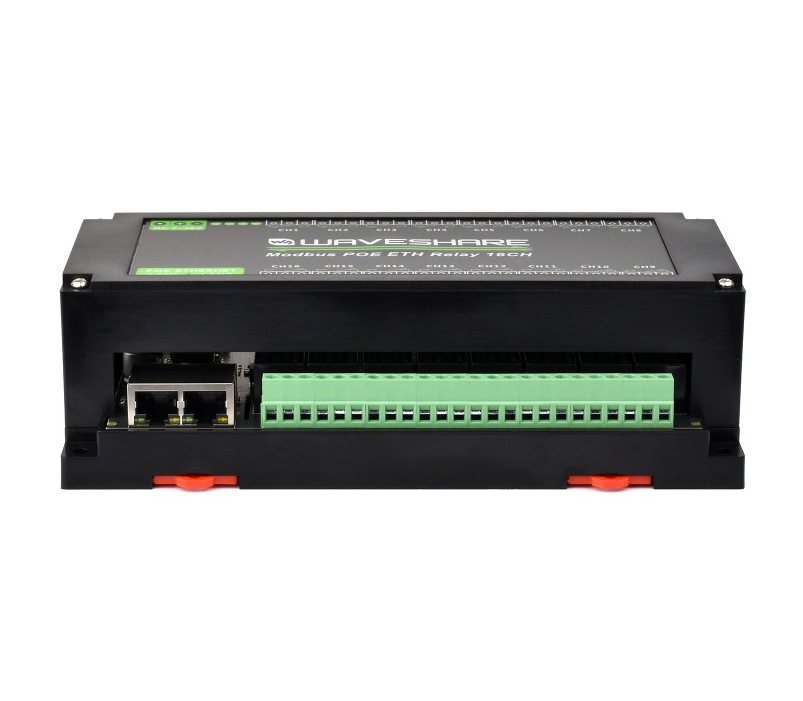

Hỗ trợ nguồn cấp điện Ethernet Port Cascade và PoE Cascade

Cổng Ethernet 2 kênh tích hợp để giao tiếp và nối tiếp.
Một cổng có thể được sử dụng cho giao tiếp mạng máy chủ nối tiếp kép, trong khi cổng còn lại có thể được sử dụng để nối tiếp hoặc giao tiếp với các thiết bị khác.

Mô-đun chuyển tiếp Ethernet 16 kênh, hỗ trợ cổng Ethernet theo tầng và nguồn cấp PoE theo tầng

* Lưu ý: Mỗi module trong bộ cấp nguồn PoE cần được cấp nguồn riêng hoặc sử dụng bộ cấp nguồn PoE. Công suất tiêu thụ tối đa của một module là 7W, vui lòng chú ý đến công suất đầu ra của bộ định tuyến khi sử dụng bộ cấp nguồn PoE.

Kết nối rơle

Xếp hạng tiếp điểm của rơle trên bo mạch lên đến 10A 250VAC/30VDC

Thiết kế vỏ bọc

Vỏ nhựa ABS gắn trên thanh ray, dễ lắp đặt, an toàn khi sử dụng

Mô-đun rơle Ethernet 16 kênh, có vỏ nhựa ABS

Ứng dụng

Triển lãm sản phẩm

Mô-đun chuyển tiếp Ethernet 16 kênh, giới thiệu sản phẩm

Kích thước phác thảo

Danh mục	Thông số chi tiết
Số kênh rơ le	16 kênh (16CH), độc lập
Chuẩn giao tiếp	Ethernet RJ45 – Modbus TCP/IP
Nguồn cấp POE	Hỗ trợ POE chuẩn IEEE 802.3af/at
Điện áp hoạt động	9–36VDC (nếu cấp nguồn ngoài) hoặc qua POE
Tải tiếp điểm rơ le	10A @ 250VAC / 10A @ 30VDC (thường)
Tốc độ truyền	10/100Mbps Ethernet
Địa chỉ Modbus	Cấu hình được (01~247), địa chỉ Coil từ 00001
Giao diện cấu hình	Web UI / phần mềm Windows
Vật liệu vỏ	Kim loại hoặc nhựa công nghiệp, có gờ gắn tủ điện
Kích thước	Khoảng 175 × 115 × 40 mm (tùy mẫu)
Bảo hành	12 tháng
Ứng dụng chính	SCADA, điều khiển thiết bị từ xa, IoT công nghiệp

A. Kết nối thiết bị

Kết nối dây mạng RJ45 từ switch hoặc router vào cổng Ethernet của module.
Nếu dùng POE, đảm bảo switch hỗ trợ cấp nguồn POE (802.3af/at); nếu không, cấp nguồn ngoài theo thông số.
Dây tải AC/DC cần nối vào các cổng COM và NO/NC của từng rơ le.

B. Cấu hình mạng

Truy cập vào IP mặc định (thường là 192.168.1.100 hoặc theo tài liệu đi kèm).
Đăng nhập giao diện Web hoặc sử dụng phần mềm cấu hình đi kèm.
Thiết lập IP tĩnh, gateway, subnet mask và cổng Modbus nếu cần.

C. Giao tiếp Modbus TCP

Sử dụng phần mềm như ModScan, Modbus Poll, hoặc hệ điều hành PLC/HMI để gửi lệnh đọc/ghi Coil (Function Code 01/05).
Mỗi rơ le tương ứng với một địa chỉ Coil (ví dụ: 00001 đến 00016).
Có thể giám sát trạng thái và điều khiển từ xa thông qua lập trình SCADA.

D. Lưu ý vận hành

Không đấu quá tải dòng điện định mức của từng rơ le (thường 10A/250VAC hoặc 30VDC).
Cách ly tín hiệu điều khiển và tải mạnh để tránh gây nhiễu hoặc hư rơ le.
Đặt module nơi khô ráo, thoáng mát, tránh ẩm ướt và bụi kim loại.
