Module 5G SIM8202G-M2 HAT cho Raspberry Pi – hỗ trợ 5G/4G/3G, tích hợp Snapdragon X55, đa chế độ NSA/SA, đa băng tần

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 19261

10 Lượt xem

Liên hệ

Module mở rộng mạng 5G tốc độ cao chuyên dùng cho Raspberry Pi, hỗ trợ cả 4G LTE và 3G khi không có vùng phủ 5G.
Tích hợp modem SIMCom SIM8202G-M2, sử dụng chip Snapdragon X55 (Qualcomm) – modem cao cấp, tốc độ tải xuống lên tới 7.5Gbps.
Hoạt động ở cả hai chế độ 5G NSA và SA, tương thích nhiều hạ tầng mạng viễn thông khác nhau.
Hỗ trợ đa băng tần toàn cầu, phù hợp triển khai ở nhiều khu vực, trong đó có Việt Nam.
Giao tiếp qua USB 3.1 Gen1 – tương thích với Raspberry Pi 4/5, Jetson Nano, máy tính công nghiệp.
Tích hợp khe cắm SIM, nhiều cổng ăng-ten SMA cho 5G/4G và GNSS.
Dùng như USB 5G Dongle, gateway di động, hoặc thiết bị truyền dữ liệu tốc độ cao, phù hợp các dự án IoT, AI camera, robot.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

SIM8202G-M2 5G HAT có ăng-ten, hỗ trợ 5G/4G/3G, chip Snapdragon X55 tích hợp, đa chế độ đa băng tần, áp dụng cho các khu vực có vùng phủ sóng tín hiệu 5G Sub-6G

SIM8202G-M2 5G HAT dành cho Raspberry Pi

Đi kèm với SIM8202G-M2, hỗ trợ 5G/4G/3G, hỗ trợ 5G SA và NSA,
đa chế độ đa băng tần, áp dụng cho các khu vực có vùng phủ sóng tín hiệu 5G Sub-6G ngoại trừ Châu Mỹ

Bộ thu phát 5G/4G/3G Raspberry Pi này sử dụng module SIMCom 5G SIM8202G-M2 , hỗ trợ mạng 5G NSA và SA, cung cấp tốc độ dữ liệu lên đến 2,4 Gbps (DL) / 500 Mbps (UL). Thiết kế bốn ăng-ten được đơn giản hóa, kích thước nhỏ hơn, phù hợp cho các ứng dụng có không gian hạn chế.

Bo mạch chủ được trang bị đầu nối M2 tiêu chuẩn, cho phép kết nối với các mô-đun giao tiếp 4G hoặc 5G khác nhau cùng gói M2. Ngoài ra còn có cổng USB3.1, giắc cắm âm thanh và bộ giải mã, khe cắm thẻ SIM, v.v. Kết hợp với tập lệnh cấu hình và tài nguyên phát triển của chúng tôi, việc kích hoạt giao tiếp 5G tốc độ cao cho Raspberry Pi hoặc máy tính trở nên dễ dàng. 5G HAT lý tưởng để đánh giá nhanh các mô-đun 5G, cũng như được tích hợp vào các ứng dụng yêu cầu kết nối 5G.

Các tính năng tổng quan

Đầu nối mở rộng GPIO 40PIN tiêu chuẩn cho Raspberry Pi, hỗ trợ bo mạch Raspberry Pi, Jetson Nano
Đi kèm với mô-đun lõi SIM8202G-M2, dựa trên nền tảng Qualcomm Snapdragon X55, hỗ trợ đa chế độ đa băng tần

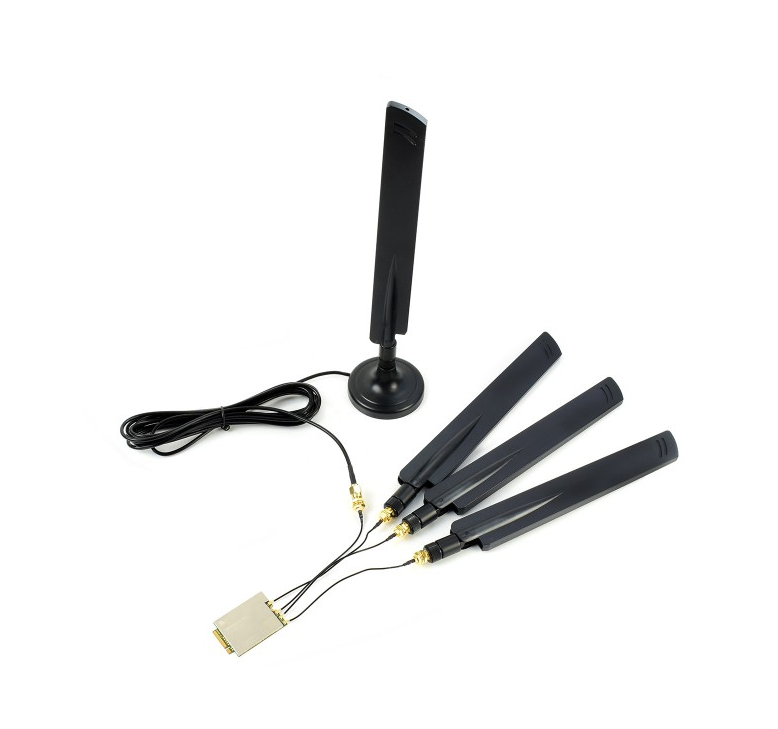

Thiết kế bốn ăng-ten đơn giản, kích thước nhỏ hơn
Hỗ trợ truyền thông 5G/4G/3G
Cổng USB3.1 để kiểm tra lệnh AT, gửi tin nhắn, giao tiếp đám mây, thực hiện cuộc gọi điện thoại, lấy dữ liệu định vị GNSS, v.v.
Khe cắm thẻ SIM, hỗ trợ thẻ SIM 1.8V / 3V
2 đèn LED chỉ báo, dễ dàng theo dõi trạng thái hoạt động
Hỗ trợ lệnh AT, dựa trên bộ lệnh 3GPP TS 27.007, 27.005 và V.25TER
Giắc cắm âm thanh và bộ giải mã âm thanh tích hợp, cho phép thực hiện thao tác âm thanh như gọi điện thoại
Định vị băng tần kép đa chòm sao: GPS, GLONASS, Beidou, Galileo và QZSS
Hỗ trợ hệ điều hành: Windows/Linux/Android

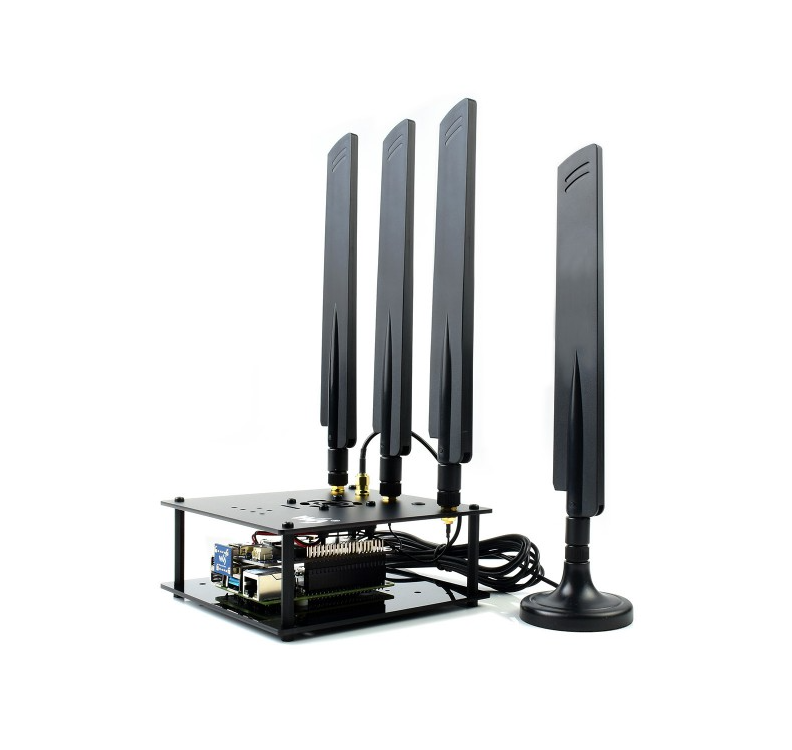

Đi kèm với vỏ acrylic chất lượng và quạt làm mát, đẹp mắt, tản nhiệt tốt hơn

So sánh mô-đun 5G

Giao diện phần cứng tương thích

Phiên bản 6 ăng-ten SIM8200EA-M2

Phiên bản 4 ăng-ten SIM8202G-M2

Phiên bản 4 ăng-ten RM520N-GL

Đa chế độ đa băng tần

áp dụng cho hầu hết các quốc gia và khu vực

Dựa trên nền tảng Qualcomm Snapdragon X55, hỗ trợ đa chế độ, đa băng tần.
Áp dụng cho các khu vực có vùng phủ sóng 5G Sub-6G, ngoại trừ Châu Mỹ
. Hỗ trợ 5G NSA (mạng chung 4G+5G) và SA (mạng độc lập 5G).

* Sơ đồ băng tần ở trên chỉ mang tính chất tham khảo, vui lòng xác nhận băng tần được hỗ trợ theo nhà cung cấp dịch vụ tại địa phương của bạn.

Hỗ trợ nhiều hệ thống

hỗ trợ Windows/Android/Linux

Chỉ cần cắm vào cổng USB, cài đặt trình điều khiển và cấu hình đơn giản, kết nối mạng 5G tốc độ cao sẽ sẵn sàng sử dụng.

Hỗ trợ nhiều máy chủ

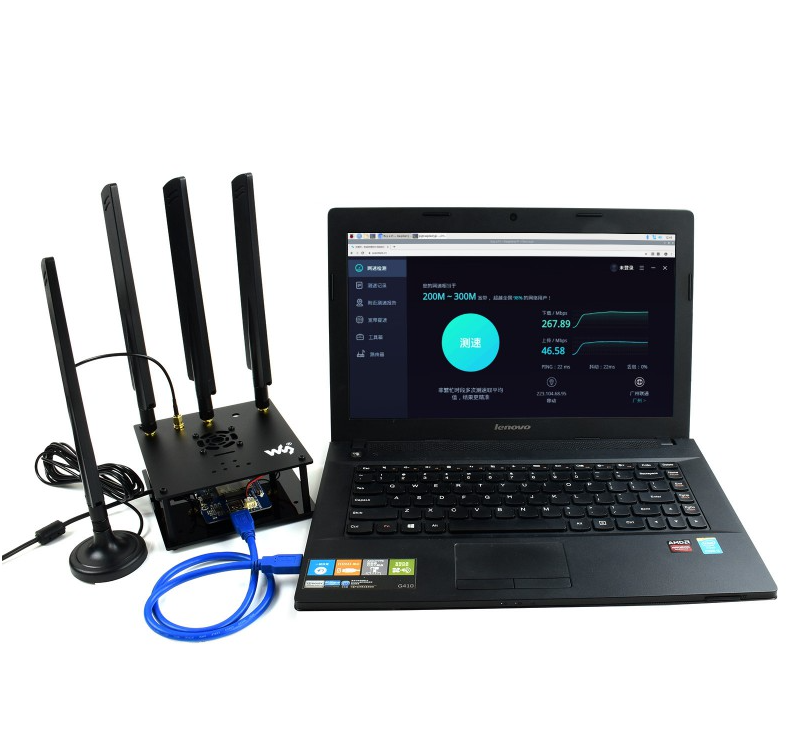

cho phép kết nối tốc độ cao 5G cho Raspberry Pi và máy tính Windows

Sub-6G: lên đến 2,4 Gbps (tải xuống) / lên đến 500 Mbps (tải lên)*
LET: lên đến 1 Gbps (tải xuống) / lên đến 200 Mbps (tải lên)*
HSPA+: lên đến 42 Mbps (tải xuống) / lên đến 5,76 Mbps (tải lên)*

* là tốc độ dữ liệu lý tưởng, tốc độ dữ liệu thực tế phụ thuộc vào các yếu tố như vùng phủ sóng mạng, tắc nghẽn giao thông, tình trạng trạm gốc, v.v.

Truyền thông đám mây

giao thức truyền thông được hỗ trợ:
TCP / IP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0

Định vị băng tần kép đa chòm sao

hỗ trợ GPS, GLONASS, Beidou, Galileo và QZSS

Hỗ trợ cuộc gọi điện thoại và tin nhắn SMS

cho phép sử dụng lệnh AT để thực hiện cuộc gọi điện thoại hoặc gửi tin nhắn SMS

Ví dụ ứng dụng

Nhiều khả năng hơn

Giới thiệu thiết lập

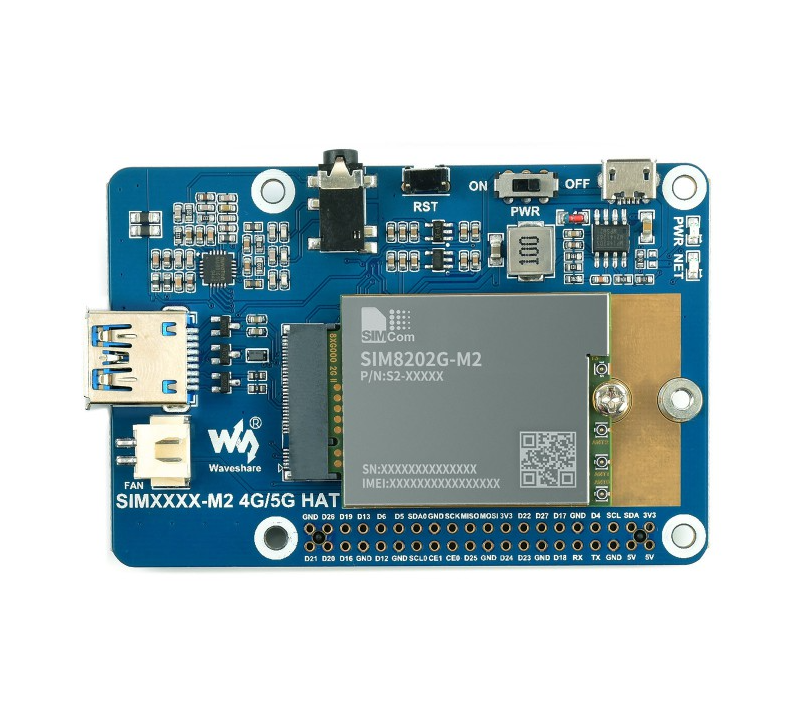

Có gì trên tàu

Đầu cắm GPIO của Raspberry Pi
Cổng USB3.1
Mạch điều khiển âm thanh
Giắc cắm âm thanh
Cài lại
Công tắc nguồn
Đầu vào 5V 3A
Bộ chuyển đổi 5V sang 3.3V

Bộ chuyển đổi 5V sang 1.8V
Bộ chuyển đổi 5V sang 4.3V
Đèn báo nguồn
Chỉ báo mạng
Đầu nối M.2
SIM8202G-M2
Đầu nối ăng-ten
Đầu nối quạt
Khe cắm thẻ SIM

Kích thước phác thảo

Danh mục	Thông số chi tiết
Model	SIM8202G-M2 5G HAT
Modem tích hợp	SIMCom SIM8202G-M2
Chip mạng	Snapdragon X55 (Qualcomm)
Chuẩn mạng hỗ trợ	5G NR (NSA & SA), 4G LTE, 3G WCDMA
Băng tần hỗ trợ	Đa băng tần toàn cầu (tùy biến thể – đầy đủ cho Việt Nam & quốc tế)
Tốc độ tối đa (5G)	DL: 7.5Gbps, UL: 3.0Gbps (theoretical)
Giao tiếp chính	USB 3.1 Gen1 (USB-C hoặc USB-A), UART, M.2 Key B
Khe SIM	1 khe nano SIM
Anten hỗ trợ	4 cổng SMA: Main, Div, GNSS, Wi-Fi (tùy phiên bản)
Tương thích hệ điều hành	Raspberry Pi OS, Ubuntu, Debian, Windows (qua USB)
Nguồn cấp	5V/3A qua USB-C hoặc 12V ngoài
Kích thước	Khoảng 90 × 65 mm (bao gồm board HAT)
Nhiệt độ hoạt động	-20 °C ~ +60 °C
Ứng dụng tiêu biểu	Gateway 5G, camera AI, thiết bị IoT, xe robot, mạng di động tốc độ cao
Bảo hành	12 tháng

A. Kết nối phần cứng

Gắn module SIM8202G-M2 vào board HAT đi kèm (thường là chuẩn M.2 KEY B).
Kết nối board HAT vào Raspberry Pi qua cổng USB 3.0 hoặc đầu nối mở rộng GPIO (nếu có).
Lắp SIM nano vào khe cắm SIM đúng chiều.
Gắn 4 anten SMA vào các vị trí đánh dấu (2 anten 5G, 1 GNSS, 1 DIV).
Cấp nguồn thông qua cổng USB-C (5V/3A hoặc 12V nếu dùng nguồn riêng).

B. Cấu hình và điều khiển

Hệ điều hành khuyến nghị: Raspberry Pi OS (Debian-based), Ubuntu.
Kiểm tra modem bằng lệnh lsusb hoặc dmesg.
Cài đặt usb_modeswitch hoặc trình điều khiển qmi_wwan / cdc_mbim để kết nối mạng.
Tạo kết nối mạng bằng ModemManager, NetworkManager, hoặc cấu hình PPP.
Có thể điều khiển module bằng AT Command qua minicom hoặc screen khi gán đúng ttyUSB.
Cấu hình APN nhà mạng Việt Nam:
- Viettel: v-internet
- Mobifone: m3-world
- Vinaphone: internet

C. Ứng dụng mở rộng

Biến Raspberry Pi thành bộ phát Wi-Fi 5G (router) bằng cách chia sẻ kết nối qua hostapd.
Dùng trong các dự án camera giám sát truyền hình ảnh AI, truyền dữ liệu từ xa, xe tự hành, trạm thu thập dữ liệu.
Có thể dùng như dongle 5G cho PC hoặc thiết bị công nghiệp hỗ trợ USB.
