Module chuyển đổi USB sang UART cho Raspberry Pi 5 – Cổng Type-A, tích hợp UART onboard, hỗ trợ tốc độ truyền cao

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 26619 ( Pi UART Debugger )

11 Lượt xem

Liên hệ

Module chuyển đổi USB sang UART chuyên dụng cho Raspberry Pi 5.
Sử dụng cổng USB Type-A, tương thích trực tiếp với Raspberry Pi 5.
Có cổng UART tích hợp onboard dùng cho mục đích gỡ lỗi (debug).
Hỗ trợ tốc độ truyền dữ liệu cao, phù hợp cho nạp firmware và lập trình.
Thiết kế nhỏ gọn, cắm trực tiếp, không cần nguồn ngoài.
Tương thích tốt với Linux, Raspberry Pi OS, Windows.
Lý tưởng cho lập trình vi điều khiển, truyền thông nối tiếp, và kiểm tra thiết bị.
Cắm là chạy (plug & play), dễ cài đặt và sử dụng.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Mô-đun gỡ lỗi USB sang UART cho Raspberry Pi 5, Cổng loại A, Đầu nối UART tích hợp, Truyền tốc độ truyền cao, Nhiều phương thức kết nối, Hỗ trợ nhiều hệ thống

Mô-đun gỡ lỗi UART cho Raspberry Pi 5

Được thiết kế cho Raspberry Pi 5

Truyền tải ổn định | Áp dụng cho nhiều thiết bị | Tương thích với nhiều hệ thống

Gỡ lỗi Pi5 UART

Phù hợp với Raspberry Pi 5, hỗ trợ nhiều phương thức kết nối

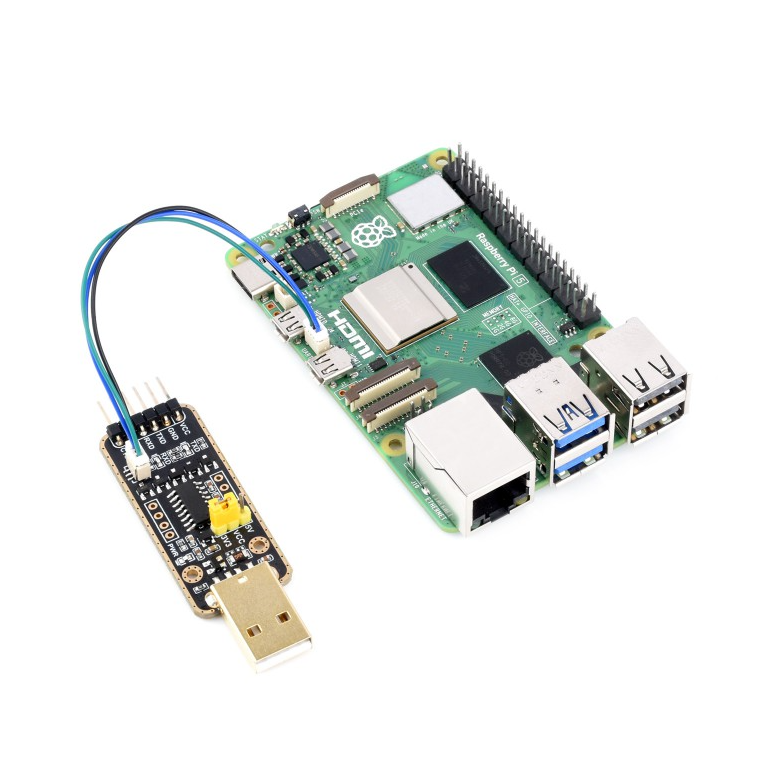

Kết nối với Đầu nối gỡ lỗi PI5 UART qua cáp SH1.0 3PIN

Kết nối đầu cắm 6PIN trên bo mạch với Giao diện PI5 GPIO UART qua cáp 6PIN

Kết nối đầu cắm 6PIN trên bo mạch với Đầu nối gỡ lỗi PI5 UART qua cáp SH1.0 đến 3PIN

Các tính năng tổng quan

Hỗ trợ Mac, Linux, Android, Windows 7/8/8.1/10/11
Cầu chì tự phục hồi tích hợp và bộ giảm áp tức thời, chống quá dòng và chống quá áp, chống xung điện, chống tĩnh điện, cải thiện hiệu suất chống sốc, hiệu suất truyền thông ổn định và an toàn
Mạch bảo vệ IO tích hợp, chống xung đột, chống tĩnh điện, hiệu suất truyền thông ổn định và an toàn
Các chân chuyển đổi mức TTL 3,3V và 5V tích hợp để lựa chọn mức giao tiếp TTL
Hỗ trợ đầu ra 3,3V/5V (mô-đun được cấp nguồn qua USB và cầu nối tích hợp phải được nối tắt thành 3,3V hoặc 5V tương ứng)
Áp dụng quy trình mạ vàng đen hai mặt, bền và đẹp mắt

Mạch bảo vệ đa năng, an toàn và ổn định

Cầu chì tự phục hồi và bộ giảm áp tức thời tích hợp, ngăn ngừa quá dòng và quá áp, cải thiện hiệu suất chống sốc; Mạch bảo vệ IO tích hợp, chống xung điện, chống tĩnh điện, hiệu suất truyền thông ổn định và an toàn

Hỗ trợ nhiều hệ thống

Tương thích với các hệ thống phổ biến như Win7/8/8.1/10/11, Mac, Linux, Android...

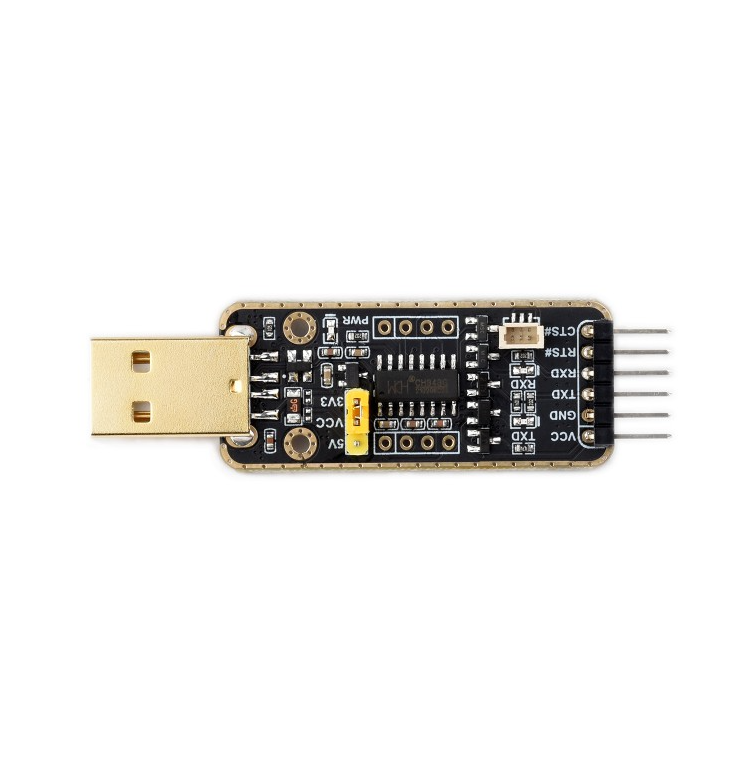

Giới thiệu giao diện


`

Định nghĩa chân cắm

VCC	Đầu ra 5V hoặc 3.3V cho thiết bị bên ngoài (được cấu hình bằng jumper)
GND	Đất
TXD	Kết nối với MCU.RXD
RXD	Kết nối với MCU.TXD
RTS#	Kết nối với MCU.CTS
CTS#	Kết nối với MCU.RTS

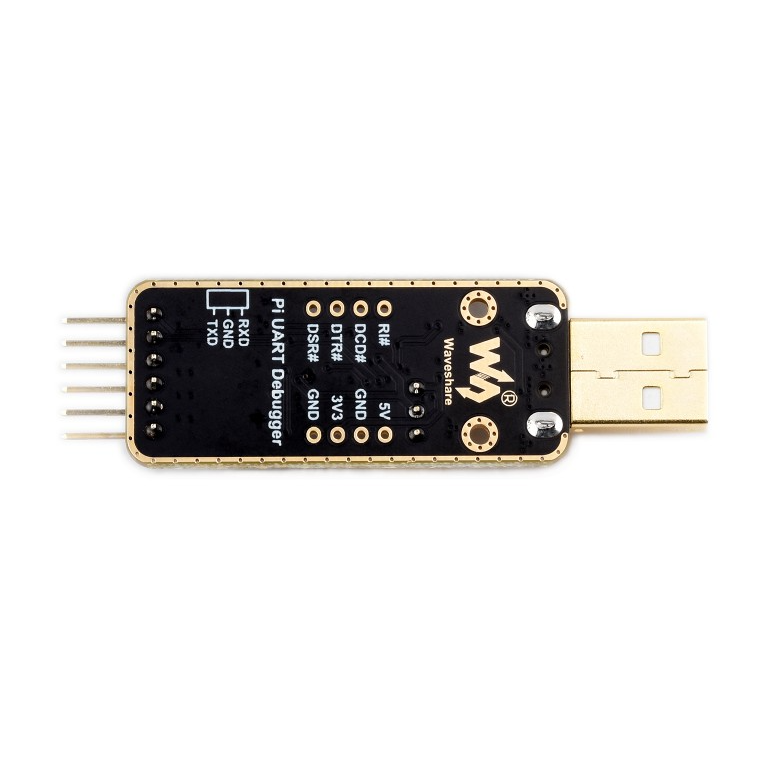

Áp dụng quy trình mạ vàng đen hai mặt

Kích thước phác thảo

Danh mục	Thông số chi tiết
Loại thiết bị	Module USB sang UART Debugger cho Raspberry Pi 5
Giao tiếp chính	USB Type-A → UART
Cổng UART onboard	Có (TX, RX, GND)
Tốc độ truyền	Lên đến 1 Mbps (tùy theo chip điều khiển)
Chip điều khiển	CP2102 / CH340 / FT232 (tùy phiên bản)
Tương thích	Raspberry Pi 5, Linux, Windows
Hỗ trợ hệ điều hành	Raspberry Pi OS, Ubuntu, Windows 10/11
Cấp nguồn	5V trực tiếp từ USB
Kích thước	Nhỏ gọn ~30 × 15 mm (tùy model)
Ứng dụng	Debug UART, nạp firmware, truyền dữ liệu nối tiếp
Bảo hành	12 tháng

A. Chuẩn bị và kết nối

Cắm module vào cổng USB Type-A trên Raspberry Pi 5.
Kết nối đầu UART onboard với thiết bị ngoại vi cần giao tiếp (TX, RX, GND).
- TX của module → RX của thiết bị
- RX của module → TX của thiết bị
- GND → GND

B. Cài đặt trình điều khiển (nếu cần)

Trên Raspberry Pi OS / Linux:
- Hệ thống sẽ tự nhận cổng nối tiếp như /dev/ttyUSB0 hoặc /dev/ttyAMA0.
- Kiểm tra bằng lệnh: dmesg | grep tty
Trên Windows:
- Tự động nhận driver hoặc cài đặt driver CP210x / CH340 / FTDI (tuỳ chip).
- Kiểm tra trong Device Manager → “Ports (COM & LPT)”.

C. Giao tiếp UART

Mở phần mềm terminal như:
- minicom, screen trên Linux
- PuTTY, Tera Term trên Windows
Chọn đúng cổng COM và tốc độ baud (thường là 115200 bps).
Dùng để debug, truyền dữ liệu, nạp chương trình cho vi điều khiển.

D. Bảo quản

Rút module khi không sử dụng.
Tránh cắm sai chiều tín hiệu UART gây hư hỏng.
Không để thiết bị nơi ẩm ướt hoặc có tĩnh điện cao.
