Module mở rộng 5G RM500x/RM502x HAT cho Raspberry Pi – hỗ trợ 5G/4G/3G, đa băng tần, 4 anten LTE-A

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 21705

10 Lượt xem

Liên hệ

5G HAT chuyên dụng cho Raspberry Pi sử dụng mô-đun Quectel RM500Q hoặc RM502Q, tích hợp sẵn khe cắm M.2 Key B cùng bo chuyển mạch tương thích.
Hỗ trợ mạng 5G NR, 4G LTE-Advanced và 3G WCDMA, tương thích cả NSA và SA, sử dụng linh hoạt theo hạ tầng mạng.
Thiết kế 4 anten LTE-A giúp tăng cường khả năng thu phát sóng, đặc biệt hiệu quả trong môi trường nhiễu cao hoặc yêu cầu tốc độ truyền dữ liệu ổn định.
Hỗ trợ đa băng tần toàn cầu: n1/n3/n5/n7/n8/n20/n28/n38/n41/n77/n78/n79... (phù hợp tại Việt Nam).
Giao tiếp qua USB 3.1 Gen1, tương thích với Raspberry Pi 4/5, Jetson Nano, PC công nghiệp, dùng như USB modem 5G.
Cung cấp các giao thức điều khiển như QMI, MBIM, PPP, có thể dùng qua AT Command.
Ứng dụng rộng rãi: gateway 5G, truyền video AI, giám sát IoT, xe tự hành, điều khiển từ xa.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

RM500x / RM502x 5G HAT cho Raspberry Pi, bốn ăng-ten LTE-A, đa băng tần, tương thích 5G/4G/3G

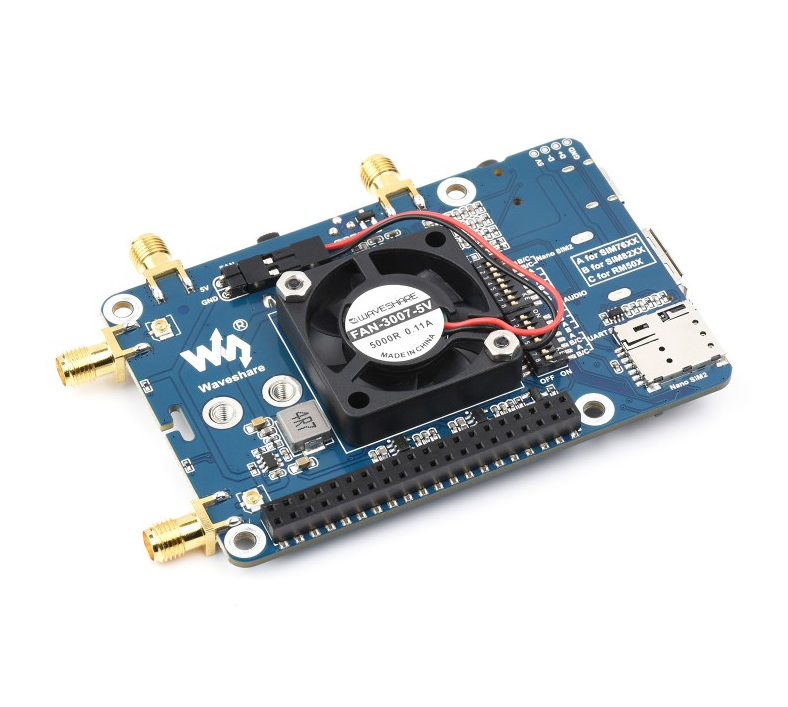

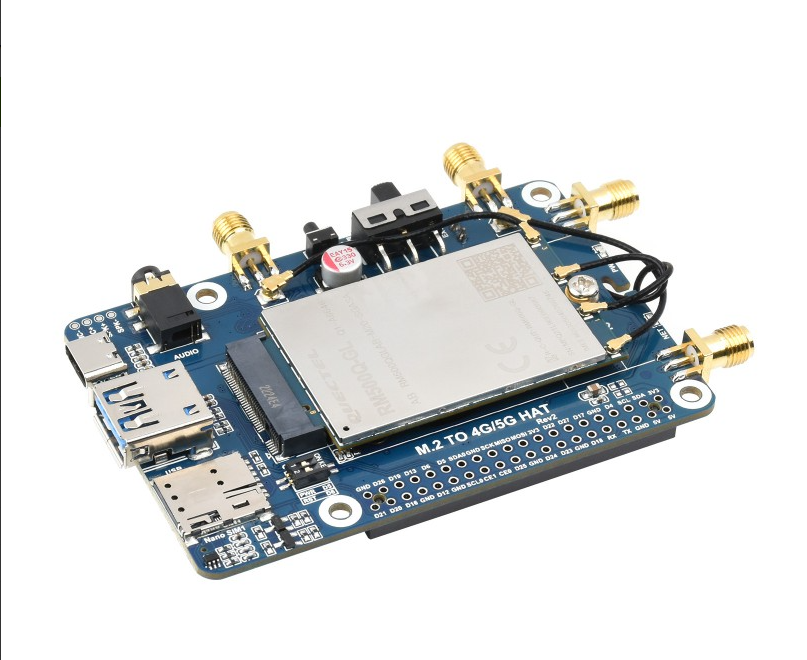

Raspberry Pi RM500x / RM502x 5G HAT

Hỗ trợ 5G/4G/3G

* chỉ để tham khảo, bo mạch Raspberry Pi KHÔNG được bao gồm

Các tính năng tổng quan

Tích hợp các giao thức mạng mở rộng, với nhiều trình điều khiển và hỗ trợ phần mềm, tương thích với nhiều hệ điều hành khác nhau bao gồm Windows / Linux / Android
Cổng USB 3.1 (tương thích với USB 2.0) để kết nối với PC, Raspberry Pi hoặc bo mạch chủ Jetson Nano để cho phép truyền thông 5G tốc độ cao
Khe cắm M.2 B KEY tiêu chuẩn, tương thích với các mô-đun 5G khác nhau: Dòng RM500U-CNV / RM500Q-GL / RM500Q-AE / RM502Q-AE
Chốt điều khiển UART, PWR và RST tích hợp, bộ chuyển đổi mức điện áp tích hợp, được kích hoạt thông qua công tắc DIP, để sử dụng với các máy chủ như Raspberry Pi hoặc Arduino
Đầu nối USB-C tích hợp, được kích hoạt thông qua công tắc, để kết nối nguồn điện độc lập cho mô-đun, cho phép tải nhiều hơn, nguồn điện ổn định và linh hoạt
Công tắc bật/tắt nguồn điện tích hợp, nút đặt lại và đèn LED báo hiệu, dễ dàng bật/tắt mô-đun hoặc theo dõi trạng thái hoạt động
2 khe cắm thẻ SIM, chế độ chờ thẻ kép, có thể chuyển đổi qua lệnh AT
Mạch cấp nguồn hiệu suất cao, dòng điện đầu ra lên đến 3A

Khe cắm M.2 B KEY tiêu chuẩn

Tương thích với các mô-đun dòng RM500U-CNV, RM500Q-GL, RM500Q-AE, RM502Q-AE, RM520N-GL

5G Sub-6		RM500U-CNV	RM500Q-GL	RM500Q-AE	RM502Q-AE	RM520N-GL

Tiêu chuẩn 5G		3GPP R15				3GPP R16
Khu vực / Nhà cung cấp		Trung Quốc, EMEA, Châu Á - Thái Bình Dương	Toàn cầu (trừ Hoa Kỳ)	Toàn cầu (trừ Trung Quốc)		Toàn cầu
Nhiệt độ hoạt động		-30 °C ~ +75 °C		-30 °C ~ +70 °C
Nhiệt độ mở rộng		-40 °C ~ +85 °C
Kích thước		30,0 × 52,0 (mm)
Dải tần số
5G	5G NR NSA	n41, n78, n79	n41, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79		n1, n2, n3, n5, n7, n8, n12, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n71, n75, n76, n77, n78, n79
5G	5G NR SA	n1, n3, n5, n8, n28, n41, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79			n1, n2, n3, n5, n7, n8, n12, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n71, n75, n76, n77, n78, n79
LTE	LTE-FDD	B1, B2, B3, B5, B7, B8, B20, B28	B1, B2, B3, B4, B5, B7, B8, B12(B17), B13, B14, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
	LTE-TDD	B34, B38, B39, B40, B41	B34, B38, B39, B40, B41, B42, B43, B48
	LAA	-	B46
UMTS	WCDMA	B1, B2, B5, B8	B1, B2, B3, B4, B5, B6, B8, B19			B1, B2, B4, B5, B8, B19
GNSS		-	GPS / GLONASS / BeiDou (La bàn) / Galileo
Tốc độ dữ liệu
5G SA Sub-6		đường xuống 2 Gbps; đường lên 1 Gbps	đường xuống 2,1 Gbps; đường lên 900 Mbps	đường xuống 2,1 Gbps; đường lên 450 Mbps	đường xuống 4,2 Gbps; đường lên 450 Mbps	đường xuống 2,4 Gbps; đường lên 900 Mbps
5G NSA Sub-6		đường xuống 2,2 Gbps; đường lên 575 Mbps	đường xuống 2,5 Gbps; đường lên 600/650 Mbps	đường xuống 2,5 Gbps; đường lên 650 Mbps	đường xuống 5 Gbps; đường lên 650 Mbps	đường xuống 3,4 Gbps; đường lên 550 Mbps
LTE		đường xuống 600 Mbps; đường lên 150 Mbps	đường xuống 1,0 Gbps; đường lên 200 Mbps	đường xuống 1,0 Gbps; đường lên 200 Mbps	đường xuống 2 Gbps; đường lên 200 Mbps	đường xuống 1,6 Gbps; đường lên 200 Mbps
UMTS		đường xuống 42,2 Mbps; đường lên 11 Mbps	đường xuống 42 Mbps; đường lên 5,76 Mbps

Hỗ trợ mạng 5G/4G/3G

Hỗ trợ 5G NSA (kết nối mạng đồng thời 4G và 5G) và SA (kết nối mạng riêng biệt 5G)
Hỗ trợ Internet 4G/3G

* Sơ đồ băng tần ở trên chỉ mang tính chất tham khảo, vui lòng xác nhận băng tần được hỗ trợ theo nhà cung cấp dịch vụ tại địa phương của bạn.

Hỗ trợ nhiều hệ thống, dễ sử dụng

hỗ trợ Windows / Linux / Android...

Chỉ cần cắm vào cổng USB, thực hiện một số cấu hình đơn giản, kết nối mạng 5G tốc độ cao sẽ sẵn sàng sử dụng

Ví dụ kết nối

đối với PC Windows hoặc dòng Jetson Nano, hãy sử dụng cáp USB
cho Raspberry Pi 5/4B/3B+ hoặc CM4-IO-BASE-A/B, hãy sử dụng bộ chuyển đổi USB chuyên dụng

kết nối với Raspberry Pi 5

kết nối với Raspberry Pi 4B

kết nối với Raspberry Pi 3B+

kết nối với CM4 IO Base

Truyền thông đám mây

GNSS đa chòm sao có độ chính xác cao

hỗ trợ GPS, Beidou, Glonass, Galileo

Lưu ý: GNSS không khả dụng với mô-đun RM500U-CNV.

Tiêu chuẩn GPIO 40PIN của Raspberry Pi

tương thích với dòng Raspberry Pi và Jetson Nano, thiết kế có thể xếp chồng lên nhau để có nhiều HAT hơn

* chỉ mang tính chất tham khảo, vui lòng kiểm tra phần Nội dung gói để biết danh sách bộ phận chính xác.

Quạt làm mát tốc độ cao

tản nhiệt tốt hơn cho cả Raspberry Pi và mô-đun 5G

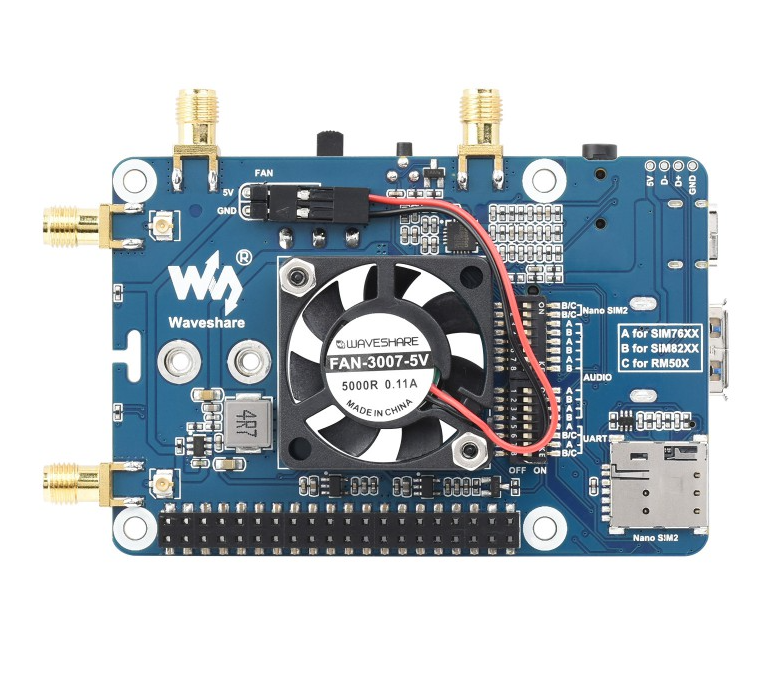

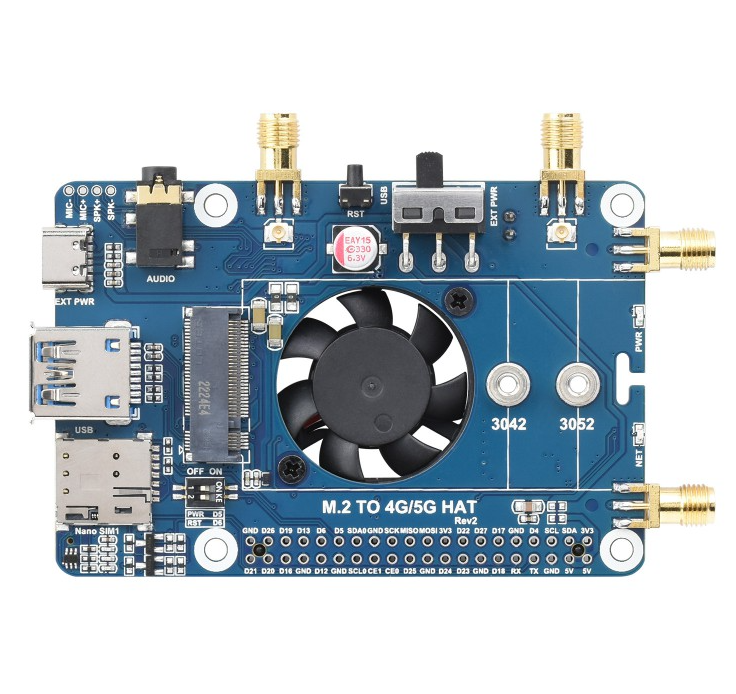

Có gì trên tàu

Đầu cắm GPIO của Raspberry Pi
để kết nối với Raspberry Pi
Công tắc DIP
Cho phép điều khiển nguồn và chân đặt lại
Khe cắm M.2
Tương thích với hầu hết các mô-đun SIMCom và QUECTEL 4G/5G ở dạng M.2
Khe cắm thẻ SIM 1
một trong 2 khe cắm thẻ SIM, thẻ kép đơn chế độ chờ
Cổng USB3.1
tương thích với USB 2.0, để kết nối với các máy chủ khác nhau
Cổng USB Type-C
đầu vào 5V 3A, nguồn điện ổn định và linh hoạt

Giắc cắm âm thanh
Dòng SIM7600X/SIM8XXX hỗ trợ chức năng âm thanh, nhưng dòng RM5XX/EM06XX tạm thời không hỗ trợ chức năng này
Đầu nối ăng-ten
Hỗ trợ bốn ăng-ten
Nút đặt lại
Công tắc nguồn
Chuyển đổi chế độ cấp nguồn:
Khi được đặt thành USB, mô-đun được cấp nguồn qua "5. Cổng USB3.1"
Khi được đặt thành EXT PWR, mô-đun được cấp nguồn từ nguồn điện bên ngoài qua "6. Cổng USB Type-C"
Chỉ báo
Dễ dàng theo dõi trạng thái hoạt động của mô-đun

Quạt làm mát
Tản nhiệt tốt hơn cho cả Raspberry Pi và mô-đun 5G
Khe cắm thẻ SIM 2
Có thể chuyển đổi qua lệnh AT
Công tắc cài đặt mô-đun
Công tắc A sang BẬT cho các mô-đun M.2 4G dòng SIM7600X/A7906X/SIM7906X/SIM7912X;
Công tắc B sang BẬT cho các mô-đun M.2 5G dòng SIM8202X/SIM8200EA/SIM8262X;
Công tắc C sang BẬT cho các mô-đun M.2 5G/LTE-A dòng RM50X/RM520N-GL/EM06X

Bàn di chuột giao diện USB 2.0
Chip âm thanh NAU8810X
dành cho các mô-đun dòng SIM7600X/SIM8XXX, các mô-đun dòng RM5XX và EM06XX tạm thời không hỗ trợ chức năng này
Đầu cắm
quạt nguồn 5V cho quạt làm mát

Trường hợp tùy chọn

Nhiều phương pháp lắp đặt, thuận tiện cho nhiều ứng dụng khác nhau như công nghiệp

* Vỏ máy là tùy chọn và chỉ phù hợp với Raspberry Pi 4B, vui lòng chọn tùy chọn phù hợp trước khi đặt hàng

Ví dụ ứng dụng

Bộ định tuyến không dây 5G
kết hợp với OpenWrt, biến Raspberry Pi thành bộ định tuyến không dây 5G, cung cấp điểm phát sóng WiFi cho điện thoại thông minh để dễ dàng truy cập Mạng 5G.

Phát trực tiếp 5G
Khi lắp thêm camera, bạn có thể phát trực tiếp trên trang web hoặc nền tảng trực tiếp thông qua luồng video ffmpeg.

Nhiều khả năng hơn

Kích thước phác thảo

Danh mục	Thông số chi tiết
Mô-đun tương thích	Quectel RM500Q-GL, RM502Q-AE, RM500U-CN, RM502Q-CN,...
Chuẩn mạng hỗ trợ	5G NR (NSA & SA), LTE-A, WCDMA
Băng tần 5G	n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n77/n78/n79…
Tốc độ 5G lý thuyết	DL: lên tới 4.0 Gbps, UL: lên tới 900 Mbps
Giao tiếp	USB 3.1 Gen1 (5Gbps), UART, GPIO
Anten hỗ trợ	4 cổng SMA: 2 LTE Main/Div, 1 GNSS, 1 MIMO
SIM hỗ trợ	1 khe nano SIM (qua bo mở rộng hoặc HAT)
GNSS	GPS, BeiDou, GLONASS, Galileo
Tương thích hệ điều hành	Raspberry Pi OS, Linux, Ubuntu, Windows
Cổng kết nối	USB Type-C hoặc Micro-USB (tùy phiên bản HAT)
Nguồn cấp	5V/3A hoặc 12V qua jack nguồn (tùy thiết kế HAT)
Kích thước HAT	Tùy theo phiên bản (thường khoảng 90x65 mm)
Nhiệt độ hoạt động	-30 °C đến +70 °C
Ứng dụng	Gateway, phát sóng di động, camera AI, IoT field devices
Bảo hành	12 tháng (tùy nhà phân phối)

A. Kết nối phần cứng

Gắn mô-đun RM500Q/RM502Q vào khe M.2 Key B trên HAT.
Kết nối HAT với Raspberry Pi qua cáp USB 3.1 (Type-C hoặc Micro-USB tùy phiên bản).
Lắp SIM nano vào khe SIM (thường nằm cạnh cổng USB hoặc phía sau bo HAT).
Gắn 4 anten LTE SMA vào các vị trí: Main, Div, GNSS, MIMO.
Cấp nguồn ổn định (5V/3A qua cổng USB-C hoặc Jack nguồn riêng nếu yêu cầu cao hơn).

B. Thiết lập phần mềm

Hệ điều hành tương thích: Raspberry Pi OS, Ubuntu, Debian, Windows.
Trên Linux, kiểm tra thiết bị bằng lsusb, dmesg, xác nhận các thiết bị /dev/ttyUSBx và /dev/cdc-wdm0.
Kết nối mạng bằng công cụ:
- ModemManager
- qmi-network, qmicli (cho QMI)
- mbimcli (cho MBIM)
- minicom hoặc screen (cho AT command)
Thiết lập APN nhà mạng:
- Viettel: v-internet
- Mobifone: m3-world
- Vinaphone: internet
Có thể cài hostapd để phát sóng Wi-Fi từ kết nối 5G (biến Pi thành router).

C. Ứng dụng thực tiễn

Làm gateway IoT 5G, bộ phát sóng di động tại hiện trường.
Truyền video độ phân giải cao (AI camera, robot tự hành).
Kết nối máy chủ điều khiển hoặc thiết bị giám sát qua mạng di động.
Tích hợp trong máy công nghiệp, xe AGV, thiết bị bay không người lái (UAV).
