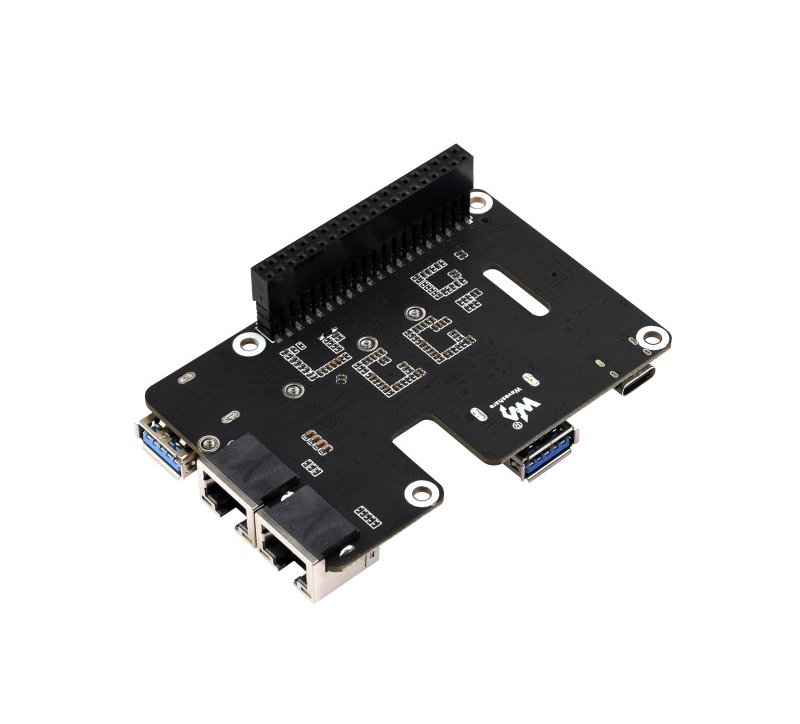

PCIe TO M.2 USB ETH HAT+

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 31454

8 Lượt xem

Liên hệ

Là bo chuyển đổi mở rộng, dùng để gắn module Ethernet và USB thông qua chuẩn M.2 (key B).
Thiết kế dạng HAT+, tương thích với Raspberry Pi, Jetson Nano hoặc các hệ thống nhúng khác.
Cho phép chuyển đổi giao tiếp PCIe sang USB, LAN (Ethernet) hoặc các thiết bị M.2 khác.
Hỗ trợ cắm module mạng (RJ45) hoặc module USB LAN gọn nhẹ – tăng cổng kết nối.
Được sử dụng để mở rộng khả năng kết nối mạng có dây cho các thiết bị không có sẵn cổng LAN.
Vỏ kim loại hoặc nhựa chắc chắn, dễ lắp ghép với case RPi, Jetson, khay module tiêu chuẩn.
Tương thích tốt với driver Linux, hỗ trợ nhiều bản phân phối như Ubuntu, Raspberry Pi OS,...
Ứng dụng trong AI, IoT, gateway công nghiệp, hệ thống robot và học máy.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Bộ chuyển đổi PCIe sang USB 3.2 Gen1 / 2.5G ETH / M.2 NVMe cho Raspberry Pi 5, hỗ trợ giao thức NVMe ổ cứng thể rắn M.2, mở rộng cổng USB 3.2 2 kênh và cổng Ethernet 2 kênh, đọc/ghi tốc độ cao, HAT + Tiêu chuẩn, không cần trình điều khiển, cắm và chạy

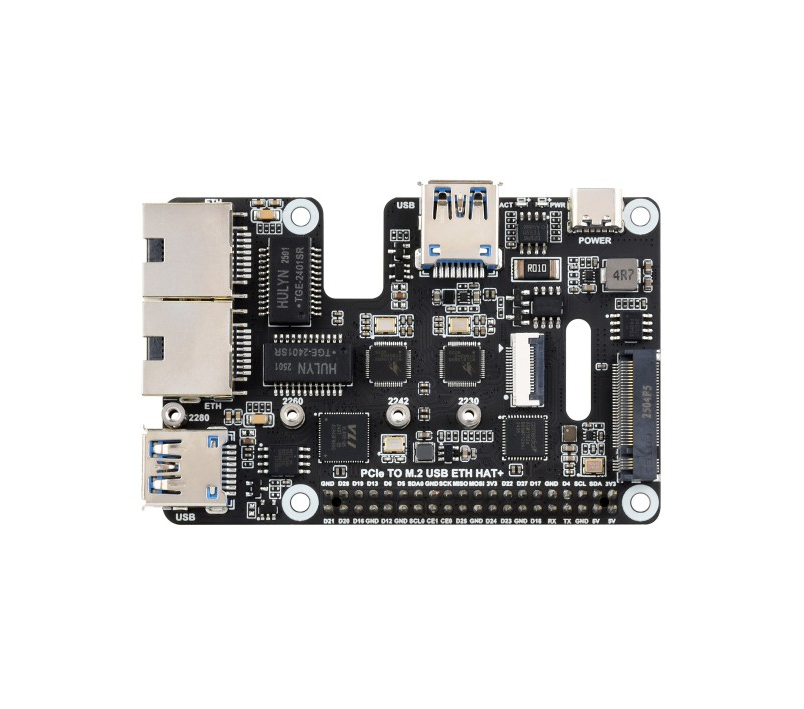

PCIe sang M.2 USB ETH HAT+

Được thiết kế cho Raspberry Pi 5, không cần trình điều khiển, cắm và chạy

Cổng Ethernet 2.5G kép | Cổng USB 3.2 kép | Khe cắm M.2 NVMe

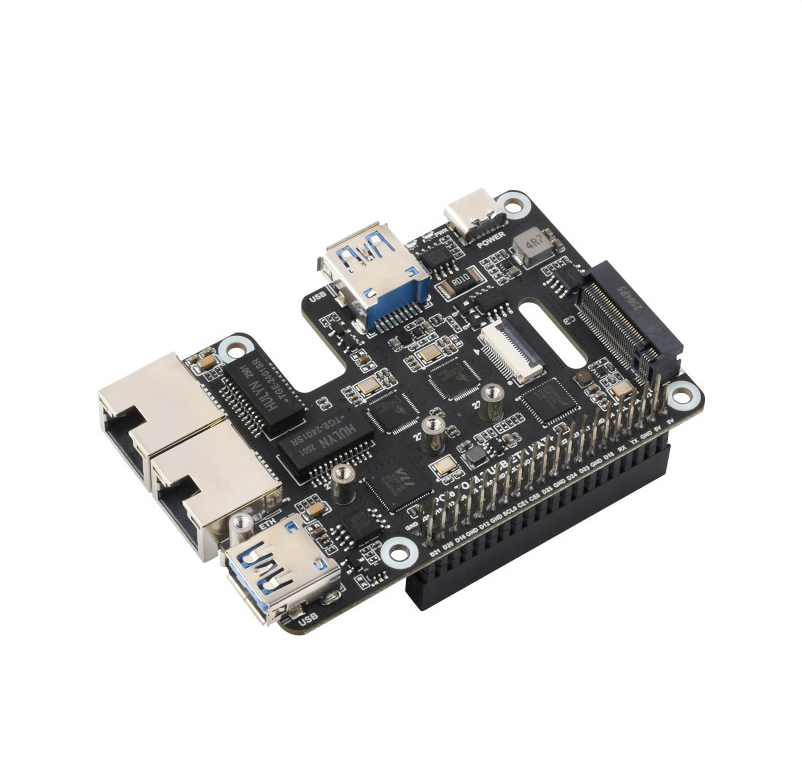

Bộ chuyển đổi khe cắm PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, nhìn từ phía trước

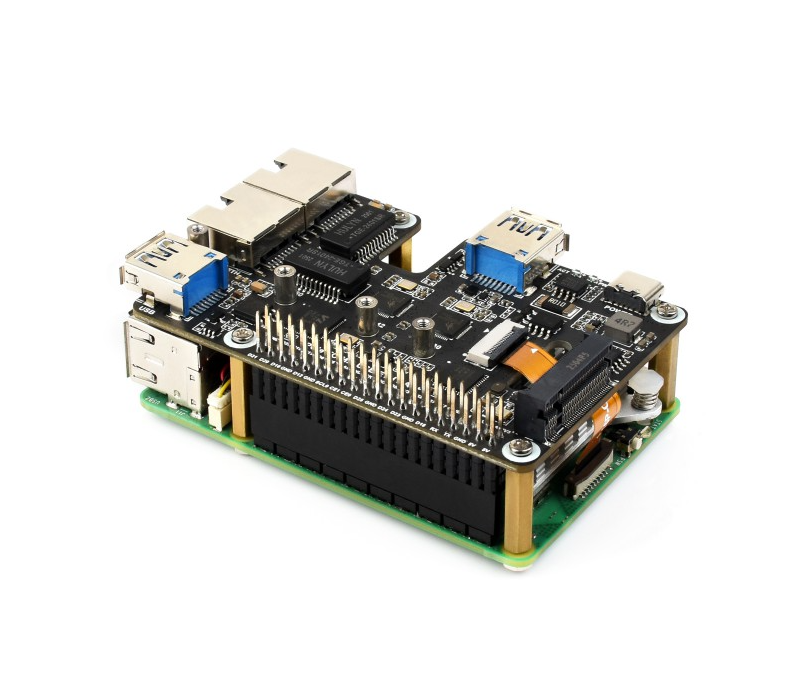

Kết nối với Pi 5 qua cáp 16PIN

Dựa trên giao diện PCIe 16PIN của Raspberry Pi 5

* chỉ để tham khảo, Raspberry Pi 5 không được bao gồm

Hỗ trợ giao thức ổ đĩa NVMe

Tương thích với ổ cứng thể rắn M.2 kích thước 2230/2242/2260/2280
Hỗ trợ chế độ Gen2, hỗ trợ khởi động PI5 từ ổ cứng thể rắn

Bộ chuyển đổi khe cắm PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, tương thích với ổ cứng thể rắn M.2 kích thước 2230/2242/2260/2280

Hỗ trợ khe cắm ổ đĩa NVMe

* Chỉ hỗ trợ Ổ đĩa thể rắn giao thức NVMe.

Cổng USB 3.2 2 kênh tích hợp

Mở rộng giao diện PCIe thành cổng USB 3.2 Gen1 tốc độ cao 2 kênh để kết nối
nhiều thiết bị ngoại vi hơn

Bộ chuyển đổi khe cắm PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, tích hợp 2 cổng USB 3.2 kênh

Mở rộng cổng Ethernet 2.5G 2 kênh

Chip Gigabit ETH hiệu suất cao RTL8156B tích hợp, thiết kế cổng mạng chìm, gọn gàng và đẹp mắt

Bộ chuyển đổi khe cắm PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, cổng Ethernet 2 kênh tích hợp

* chỉ để tham khảo, Raspberry Pi 5 không được bao gồm

Cải thiện tốc độ đọc/ghi của Pi

Tốc độ đọc/ghi nhanh hơn so với khe cắm thẻ TF của Raspberry Pi, cải thiện đáng kể hiệu quả đọc/ghi của hệ thống hoặc tệp, Hỗ trợ khởi động Pi5 từ Ổ đĩa thể rắn NVME

Bộ chuyển đổi khe cắm PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, cải thiện tốc độ đọc/ghi

* chỉ mang tính chất tham khảo, Raspberry Pi 5 và ổ cứng thể rắn không được bao gồm.

Đèn LED kép tích hợp

Dễ dàng theo dõi trạng thái làm việc

Chip giám sát nguồn điện tích hợp và EEPROM

Giám sát thời gian thực trạng thái nguồn của ổ đĩa thể rắn để hoạt động ổn định hơn

Bộ chuyển đổi khe cắm PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, chip giám sát nguồn tích hợp và EEPROM

Cách cài đặt

Đầu tiên, hãy dán băng nhiệt, sau đó lắp Bộ làm mát hoạt động chính thức và cố định HAT

* chỉ mang tính chất tham khảo, vui lòng tham khảo Nội dung gói để biết danh sách chi tiết các bộ phận.

Bộ chuyển đổi PCIe sang USB 3.2 Gen1 / Cổng ETH 2.5G / Khe cắm M.2 NVMe cho Raspberry Pi 5, chuẩn Hat+

Kích thước phác thảo

A. Kết nối phần cứng

Cắm bo chuyển đổi vào cổng PCIe hoặc khe M.2 key B trên thiết bị chủ (Pi 5, Jetson Nano, v.v.).
Gắn module USB hoặc LAN (RJ45) vào khe mở rộng tương ứng.
Kết nối dây mạng hoặc thiết bị ngoại vi nếu cần sử dụng cổng LAN/USB.

B. Cài đặt hệ điều hành & trình điều khiển

Trên hệ điều hành Raspberry Pi OS hoặc Ubuntu, đa số thiết bị được nhận diện tự động.
Nếu cần, cài đặt driver tương ứng với chip LAN/USB được gắn vào (thường là Realtek, ASIX,...).
Kiểm tra kết nối qua lệnh ifconfig, lsusb hoặc dmesg để xác minh thiết bị đã hoạt động.

C. Ứng dụng

Dùng để thêm cổng LAN cho các board nhúng không có mạng Ethernet sẵn.
Mở rộng kết nối USB tốc độ cao qua giao tiếp PCIe nội bộ.
Tăng độ ổn định mạng trong các ứng dụng AI, robot, gateway, camera IP.
