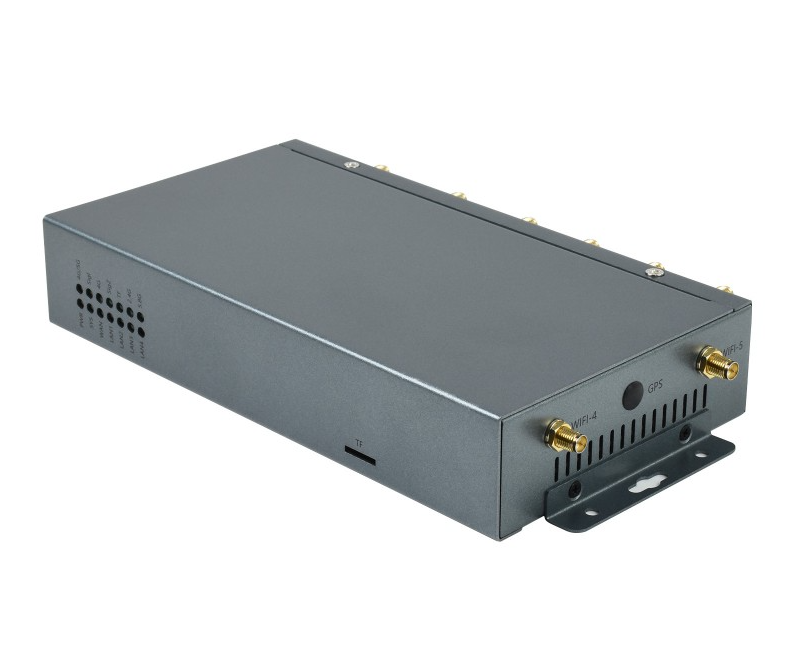

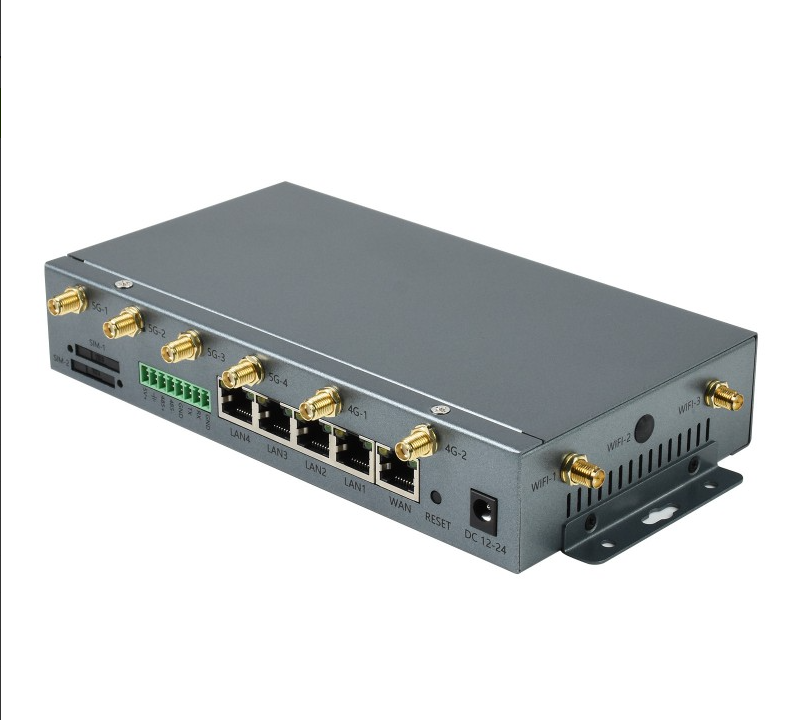

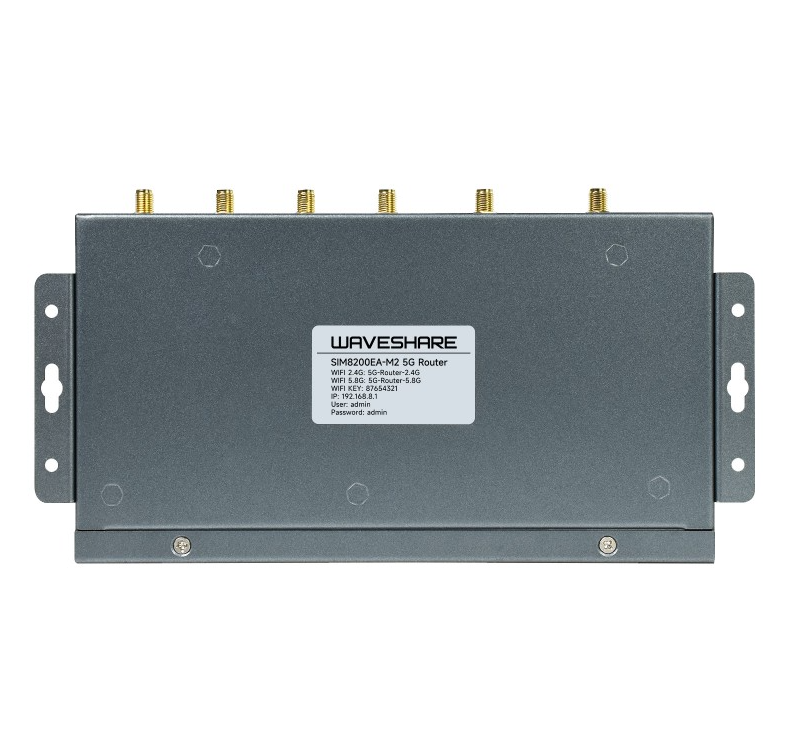

Bộ định tuyến công nghiệp 5G SIM8200EA-M2 – hỗ trợ 5G/4G/3G, tích hợp Snapdragon X55, đa băng tần, đa chế độ

Tình trạng: Còn hàng

Thương hiệu: Waveshare

Mã sản phẩm: 19691

9 Lượt xem

Liên hệ

Thiết bị định tuyến công nghiệp hiệu suất cao, sử dụng module SIM8200EA-M2 của SIMCom, tích hợp chip Snapdragon X55 – nền tảng modem hàng đầu hỗ trợ chuẩn 5G NR (NSA & SA).
Cung cấp kết nối mạng 5G, 4G LTE và 3G với tốc độ cực cao, băng thông rộng và độ trễ thấp – lý tưởng cho các ứng dụng thời gian thực như AI camera, xe tự hành, robot công nghiệp, gateway IoT.
Hỗ trợ đa băng tần di động toàn cầu, tương thích với mạng của nhiều quốc gia, phù hợp cả triển khai trong nước và quốc tế.
Giao tiếp vật lý linh hoạt: LAN/WAN, USB 3.1 Gen1, khe SIM, cổng M.2, giúp tích hợp dễ dàng với nhiều nền tảng như Raspberry Pi, Jetson, PC công nghiệp...
Hỗ trợ mạng IPv4/IPv6, cấp phát DHCP, cấu hình APN thủ công, và truy cập từ xa qua VPN hoặc WebUI tùy firmware.
Tích hợp ăng-ten SMA cho 5G, GPS, Wi-Fi, thiết kế tản nhiệt tốt, có thể hoạt động trong môi trường công nghiệp khắc nghiệt.
Sử dụng trong các hệ thống cần kết nối ổn định, tốc độ cao, chống gián đoạn: trạm quan trắc, hệ thống giám sát nông nghiệp, truyền video 4K từ xa, truyền dữ liệu từ cảm biến số lượng lớn, v.v.

Quà tặng

Freeship bán kính TOÀN QUỐC

Liên hệ hỗ trợ báo giá chi tiết: Hotline: 0378.524.999

Mua hàng tại Showroom Vina Connect Xem đường đi

NỘI DUNG BÀI VIẾT:

Bộ định tuyến công nghiệp 5G SIM8200EA-M2, CPE không dây, chip Snapdragon X55 tích hợp, Gigabit Ethernet và WiFi, hỗ trợ 5G/4G/3G

Bộ định tuyến không dây 5G công nghiệp

5G tốc độ cao, đa chế độ, đa băng tần

Tích hợp mô-đun SIM8200EA-M2 5G, hỗ trợ 5G/4G/3G và 5G SA/NSA
áp dụng cho các khu vực có vùng phủ sóng tín hiệu 5G Sub-6G ngoại trừ Châu Mỹ

Thông số kỹ thuật

Thông số kỹ thuật không dây 5G
Dải tần số	5G Sub-6G (SA): n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78 5G Sub-6G (NSA): n41, n77, n78
	LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
	LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B48
	WCDMA: B1, B2, B3, B4, B5, B8
	GNSS: GPS, GLONASS, BeiDou, Galileo và QZSS
Tốc độ dữ liệu	5G Sub-6G: 2,4 Gbps (DL) / 500 Mbps (UL)
	LTE: 1 Gbps (DL) / 200 Mbps (UL)
	HSPA+: 42 Mbps (DL) / 5,76 Mbps (UL)
Thông số kỹ thuật không dây WiFi
Tiêu chuẩn WiFi	Tương thích IEEE802.11b/g/n, IEEE802.11Wi-Fi 5(a/b/g/n/ac), 2,4 GHz, 5,8 GHz, 2T2R, hỗ trợ chế độ AP
Tốc độ dữ liệu	2,4 GHz: lên đến 300Mbps 5,8 GHz: lên đến 866Mbps
Xác thực	hỗ trợ các phương pháp mã hóa bao gồm WEP, WPA, WPA2, v.v.
Giao diện
M.2	1x đầu nối, đi kèm với 1x mô-đun SIM8200EA-M2 theo mặc định, hỗ trợ các mô-đun 5G khác
PCIE nhỏ	3 đầu nối, đi kèm với 1 mô-đun WiFi 2,4 GHz và 1 mô-đun WiFi 5,8 GHz, cho phép kết nối thêm một mô-đun 4G
Mạng diện rộng	1x Ethernet 10/100/1000M, tự động đàm phán MDI/MDIX, tích hợp bảo vệ cách ly điện từ 1,5KV (có thể sử dụng cổng WAN RJ45 làm cổng LAN RJ45, do đó có thể có tổng cộng 5 cổng LAN RJ45)
Mạng LAN	4x Ethernet 10/100/1000M, tự động đàm phán MDI/MDIX, tích hợp bảo vệ cách ly điện từ 1,5KV
Cổng nối tiếp	1x RS232 + 1x RS485, tích hợp bảo vệ ESD
Khe cắm thẻ SIM/UIM	Ngăn kéo đựng thẻ SIM, ngăn thẻ SIM rơi ra ngoài, tích hợp khả năng bảo vệ ESD 15KV
Đầu nối ăng-ten	Đầu nối ăng-ten chuẩn SMA, đi kèm 6 ăng-ten 5G, 4 ăng-ten WiFi theo mặc định
Khe cắm thẻ TF	để lưu trữ bên ngoài
Nguồn điện	Giao diện nguồn điện tiêu chuẩn, cung cấp đầu vào 12~24V, bảo vệ đảo pha nguồn điện tích hợp và bảo vệ quá áp
Nút ĐẶT LẠI	nhấn và giữ trong 5~10 giây rồi thả ra, khôi phục bộ định tuyến về cài đặt gốc
Các chỉ số	Đèn báo trạng thái PWR, SYS, 5G, 4G, WAN, LAN, TF, 2.4G, 5.8G
Nguồn điện
Bộ chuyển đổi nguồn	DC12V/2A
Phạm vi đầu vào công suất	12 ~ 24V
Tiêu thụ điện năng	chế độ dữ liệu: ＜1A@12V, chế độ nhàn rỗi: ＜500mA@l2V
Cơ khí
Trường hợp	Vỏ kim loại, cấp độ bảo vệ IP30
Kích thước	195 × 107 × 37mm
Nhiệt độ hoạt động	-35 ~ +75ºC
Nhiệt độ lưu trữ	-40 ~ +85ºC
Độ ẩm tương đối	95% (không ngưng tụ)

Đa chế độ đa băng tần

áp dụng cho hầu hết các quốc gia và khu vực

Dựa trên nền tảng Qualcomm Snapdragon X55, hỗ trợ đa chế độ, đa băng tần.
Áp dụng cho các khu vực bao gồm Trung Quốc, Châu Âu, Trung Đông...

* Sơ đồ băng tần ở trên chỉ mang tính chất tham khảo, vui lòng xác nhận băng tần được hỗ trợ theo nhà cung cấp dịch vụ tại địa phương của bạn.

Trải nghiệm mạng 5G tốc độ cao

tận hưởng mạng 5G tốc độ cao thông qua cổng Gigabit Ethernet hoặc kết nối WiFi

Giao tiếp nối tiếp RS232/RS485

hỗ trợ nhiều chế độ bao gồm chuyển tiếp trong suốt TCP/UDP, Modbus và MQTT

thiết kế công nghiệp, ổn định và đáng tin cậy

Vỏ kim loại chất lượng, với nhiều biện pháp bảo vệ như bảo vệ ESD, bảo vệ chống sét lan truyền, bảo vệ xung điện nhanh, bảo vệ đảo pha nguồn điện.
Bộ giám sát phần cứng nhúng, cho phép tự phát hiện khi có lỗi, tự phục hồi, đảm bảo hoạt động ổn định và đáng tin cậy.

Truyền dữ liệu an toàn và ổn định hơn

Hỗ trợ truy cập VPN của nhà cung cấp, áp dụng tiêu chuẩn bảo mật dữ liệu cấp tài chính, kết nối WAN/Có dây/Không dây kép với chế độ sao lưu lẫn nhau, giảm thiểu khả năng lỗi kết nối, cung cấp đường truyền dữ liệu ổn định và đáng tin cậy.
Hỗ trợ các giao thức VPN phổ biến như PPTP, L2TP, GRE, OpenVPN, mã hóa nhiều lớp, truyền tải an toàn hơn.

Phần mềm/phần cứng có thể tùy chỉnh

Thiết kế giao diện bo mạch chủ chuẩn hóa và mô-đun
Trên bo mạch 1x đầu nối M.2, 3x đầu nối mini PCIE, cho phép kết nối 1x mô-đun 5G, 1x mô-đun 4G và 2x mô-đun WiFi cùng một lúc
Đi kèm với 1x mô-đun SIM8200EA-M2 5G và 2x mô-đun WiFi theo mặc định , bạn có thể linh hoạt tùy chỉnh hoặc nâng cấp phần mềm/phần cứng của riêng mình

Nhiều khả năng hơn

thiết kế phần cứng công nghiệp, chức năng phần mềm mạnh mẽ,
phù hợp với nhiều loại ứng dụng công nghiệp và IoT

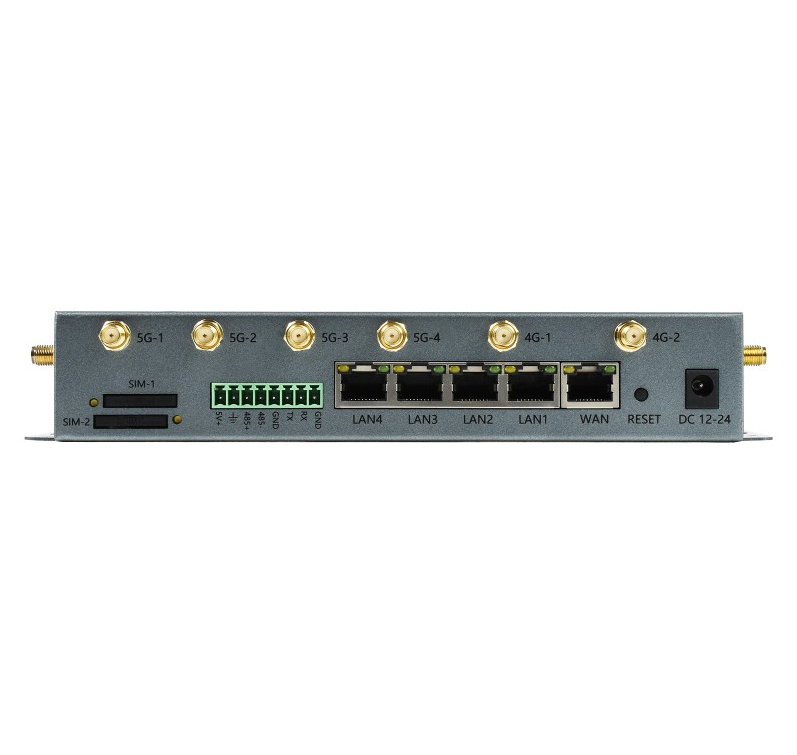

Giới thiệu giao diện

Kích thước phác thảo

Danh mục	Thông số chi tiết
Model	SIM8200EA-M2 Industrial 5G Router
Module mạng	SIMCom SIM8200EA-M2
Chip xử lý mạng	Snapdragon X55 (Qualcomm)
Chuẩn mạng di động	5G NR (NSA/SA), LTE FDD/TDD, WCDMA, GSM
Băng tần hỗ trợ	Toàn cầu (nhiều băng tần 5G/4G tùy phiên bản EA)
Tốc độ tối đa (5G)	DL: 7.5Gbps – UL: 3.0Gbps (theoretical)
Chuẩn giao tiếp	USB 3.1 Gen1, UART (TTL), LAN/WAN RJ45, khe M.2, khe SIM, Antenna SMA
Chuẩn phần mềm	WebUI, AT Command, hỗ trợ giao thức mạng: IPv4, IPv6, DHCP, VPN (tùy firmware)
Tương thích hệ điều hành	Windows, Linux (Ubuntu, Debian), Android
Nguồn cấp	DC 5V/3A hoặc 12VDC; một số phiên bản hỗ trợ POE (802.3af/at)
Ăng-ten	2–4 SMA cho 5G/4G, 1 SMA GNSS, 1 Wi-Fi (tùy biến thể)
Kích thước	Khoảng 120mm × 90mm × 25mm (tùy thiết kế vỏ kim loại/nhựa)
Nhiệt độ làm việc	-20°C đến +60°C
Ứng dụng tiêu biểu	Gateway 5G AIoT, truyền hình ảnh camera AI, điều khiển robot, xe tự hành,...
Bảo hành	12 tháng chính hãng (tùy nhà phân phối)

Kết nối router với thiết bị điều khiển qua LAN, USB 3.1 hoặc UART TTL nếu dùng chế độ AT command.

B. Cấu hình mạng

Truy cập giao diện Web (Web UI) qua IP mặc định để cấu hình APN, DHCP, NAT, chuyển tiếp cổng,...
Cấu hình kết nối mạng di động bằng tên APN của nhà mạng (ví dụ: v-internet cho Viettel, m3-world cho Mobifone).
Kiểm tra trạng thái mạng (5G/4G/3G), cường độ tín hiệu (RSRP, SINR), và địa chỉ IP công cộng trong bảng điều khiển.

C. Giao tiếp & ứng dụng nâng cao

Điều khiển modem trực tiếp bằng AT Command qua cổng USB hoặc UART (dùng phần mềm như minicom, Putty).
Tương thích với OpenWRT, Ubuntu, dùng như router độc lập hoặc 5G USB dongle cho PC công nghiệp/NVR.
Có thể tích hợp với PLC, bộ điều khiển SCADA, hoặc hệ thống giám sát từ xa qua MQTT, HTTP, hoặc Modbus TCP/IP (tùy phần mềm đi kèm).
Thích hợp với ứng dụng cần truyền dữ liệu liên tục, như AI camera, kiểm tra băng chuyền, xe AGV, quan trắc môi trường.

D. Cài đặt & lưu ý vận hành

Cập nhật firmware mới từ nhà sản xuất để tăng độ ổn định kết nối và hỗ trợ mạng địa phương tốt hơn.
Sử dụng anten loại chuyên dụng (5G high-gain) để đảm bảo tốc độ kết nối tối đa.
Không sử dụng thiết bị nơi có độ ẩm cao, nhiệt độ vượt quá khuyến cáo.
Kiểm tra SIM không bị khóa mạng, không cần mã PIN.
